PROFINET通信协议工业高频读写器 CK-FR08-E02

价格：3800元/台 产地：广州 品牌：CK/晨控 型号：CK-FR08-E02 规格：80x80x40mm 广州晨控自动化科技有限公司 在线咨询

详情介绍更新时间：2018/11/1 13:59:24

1. 简介

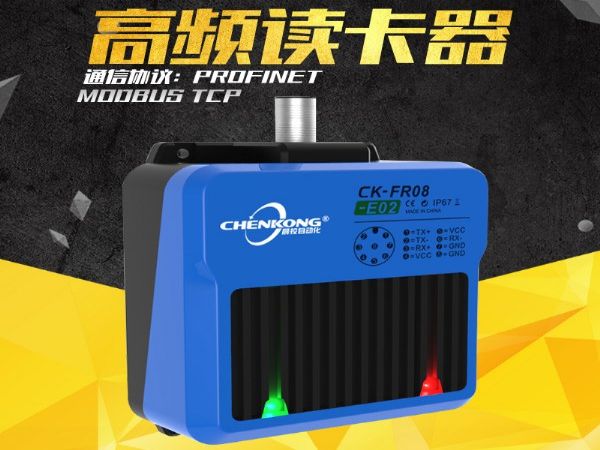

CK-FR08-E02是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

读卡器同时支持标准工业通讯协议ProfiNet和 Modbus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

广泛应用在仓库物料，生产过程，生产加工，AVG站点控制等管理。高频技术优点：快速的读卡速度、中短读卡距离、对低频抗干扰强。



2. 产品特征
◆ 供电方式：POE供电(以太网供电46-54V),直流24V
◆ 功耗：2.5W;
◆ 电路保护：带极性接反保护；
◆ 工作频率：13.56MHZ；
◆ 协议标准：ISO15693;
◆ 支持标签类型：I-CODE2、I-CODE SLI；
◆ 读卡距离：0-100mm；
◆ 读卡速度：读UID　8Byte 4m/s 、读数据块8Byte 3M/s、写数据块 8Byte 1m/s
◆ 通信接口：以太网
◆ 通信协议：ProfiNet、MODBUS TCP；
◆ 工作湿度：10－90％ RH；
◆ 工作温度：-25℃－+85℃；
◆ 防护等级：IP-67;
◆ 外壳材质：铝+ABS工程塑料



3. 电气参数
物理及环境特性：

项目

技术参数

操作温度

-25℃~85℃

存储温度

-25℃~120℃

湿　　度

5％~95％非凝结状态

重　　量

230g

跌落测试

1.2米自由跌落

ESD性能

空气放电±15KV,接触放电±8KV

密封标准

IP67

电气参数指标：

项目

技术参数

供电方式

POE供电(以太网供电46-54V)

直流24V

功　 耗

2.5W

电路保护

带极性接反保护

工作频率

13.56MHZ

协议标准

ISO15693

支持标签类型

I-CODE2、I-CODE SLI

读卡时间

Read Time：20ms each 8Bytes

Write Time：50ms each 8Bytes

读卡距离

0-100mm

通信接口

以太网

通信协议

ProfiNet、MODBUS TCP



4. 硬件描述

4.1 接线说明
CK-FR08-E02 POE供电接线图如下：



图 4-1　CK-FR080-E02　POE供电接线图

4.1.2 CK-FR080-E02 直流供电接线图如下：



图 4-2　CK-FR080-E02　直流供电接线图

4.2 CK-F080E02和PLC系统构成
CK-FR080-E02是基于以太网的高频读卡器，用POE供电。在选择路由器时可选用带POE功能的路由器，可以简化布线和降低成本。系统结构如下：



4.3通信电缆选择
为了提高通信可靠性和系统的EMI性能，建议用户使用工业屏蔽双绞线做为通信电缆。
4.4通信距离
通信的*大距离与通信电缆性能和使用环境有关，通常情况下使用工业屏蔽双绞线做为通信电缆，通信距离理论可达100米，实际应用建议50米内。


5.信号指示




图5-1指示灯

指示灯

状态

电源灯

红灯

常亮表示设备初始化失败

闪烁表示没有PLC或者电脑连接

绿灯

亮表示已经连接到PLC或者电脑

闪烁表示有网络重新连接

读卡灯

绿灯

读到卡

红灯

错误，操作数据超过有效区

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 表5-1指示灯说明

6.机械尺寸
CK-FR08-E02机械尺寸如图 10.1所示。



图 10.1 结构示意图
