1.　简介

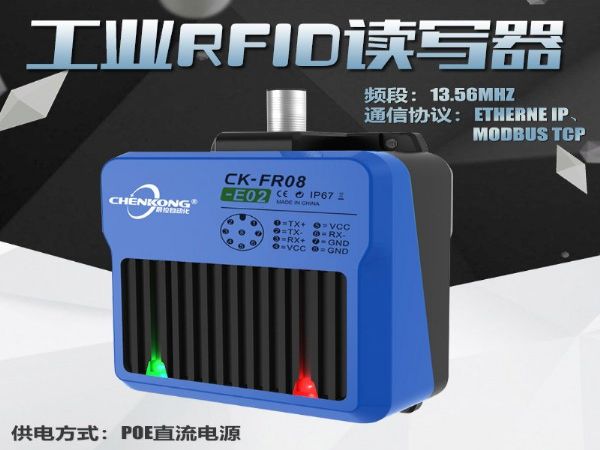

CK-FR08-E01 是一款基于射频识别技术的高频 RFID 标签读卡器，读卡器工作频率为13.56MHZ，支持对 I-CODE 2、I-CODE SLI 等符合 ISO15693 国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议 EtherNet IP 和 ModBus TCP，方便用户通集成到PLC 等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。


2.　产品特征
◆供电方式：POE 供电(以太网供电 46-54V)，直流 24V；
◆功耗：2.5W；
◆电路保护：带极性接反保护；
◆工作频率：13.56MHZ；
◆协议标准：ISO15693；
◆支持*大标签容量：8K Bytes；
◆读卡距离：0-100mm；
◆通信接口：以太网；
◆通信协议：EtherNet IP、ModBus TCP；
◆工作湿度：10－90％ RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-67；
◆外壳材质：ABS+铝合金。



3.　电气参数
物理及环境特性

项目

技术参数

操作温度

-25℃~70℃

存储温度

-40℃~85℃

湿　　度

5％~95％非凝结状态

重　　量

230g

跌落测试

1.2米自由跌落

ESD性能

空气放电±15KV,接触放电±8KV

密封标准

IP67


电气参数指标：

项目

技术参数

供电方式

POE供电(以太网供电46-54V)

直流24V

功　 耗

2.5W

电路保护

带极性接反保护

工作频率

13.56MHZ

协议标准

ISO15693

支持*大标签容量

8K Bytes

读卡时间

Read Time：15ms each 8Bytes

Write Time：35ms each 8Bytes

读卡距离

0-100mm

通信接口

以太网

通信协议

EtherNet IP、ModBus TCP


4.　硬件描述


　　　　　　　　　　　　　　　　　　　　　　　图 4.1 读卡器外部电气图示
1 读卡器电缆接头--M12，A-coded，8 PIN 公头
2 通讯状态指示灯
3 RFID 状态指示灯
4 外壳接地端

4.1 LED指示灯

　　　　　　　　　　　　　　　表 4-1 指示灯状态说明

指示灯

颜色

状态

指示内容

通讯状态指示灯

红灯

常亮

设备初始化失败

闪烁

没有PLC或者电脑连接

绿灯

常亮

已经连接到PLC或者电脑

闪烁

有网络重新连接

RFID状态指示灯

绿灯

常亮

检测的有效RFID标签

红灯

常亮

错误，操作数据超过有效区

4.2 接线说明
CK-FR08-E01 可使用带 POE 功能交换机的以太网电缆供电，或者单独外部直流供电。

4.2.1 CK-FR08-E01 POE　供电接线图
CK-FR08-E01 可以通过符合 IEEE 802.3af 标准的带 POE 供电口的交换机直接通过网线对其供电。
使用 CAT5E 标准 4 芯电缆时，接线端子与线芯颜色对应如下：



　　　　　　　　　　　　　　　　　图 4.2 CK-FR080-E01 4 芯以太网供电接线图
① TX+ 白橙
② TX- 橙色
③ RX+ 白绿
⑥ RX- 绿色
使用 CAT5E 标准 8 芯电缆时，接线端子与线芯颜色对应如下：


　　　　　　　　　　　　　　　　 图 4.3 CK-FR080-E01 8 芯以太网供电接线图
① TX+ 白橙
② TX- 橙色
③ RX+ 白绿
④ VCC 蓝色
⑤ VCC 白蓝
⑥ RX- 绿色
⑦ GND 白棕
⑧ GND 棕色


4.2.2 CK-FR080-E01　直流供电接线图
CK-FR080-E01 直流供电接线图如下：


　　　　　　　　　　　　　　　　　 图 4-2 CK-FR080-E01 直流供电接线图
① TX+ 白橙
② TX- 橙色
③ RX+ 白绿
④ VCC 蓝色
⑤ VCC 白蓝
⑥ RX- 绿色
⑦ GND 白棕
⑧ GND 棕色


4.3 CK-F080E01 和 和 PLC　组网
CK-FR080-E01 是基于以太网的高频读卡器，用 POE 供电。在选择路由器时可选用带POE 功能的交换机，可以简化布线和降低成本。系统结构如下：



　　　　　　　　　　　　　　　　　　 图 4.4 CK-FR080-E01 网络拓补结构图

5.机械尺寸
CK-FR08-E01机械尺寸如图 5.1所示。



　　　　　　　　　　　　　　　　　　　　　　　　　　　 图 5.1 结构示意图
