新长远网络接口门禁读卡接头

价格：350元/个 产地：北京 品牌：智道 型号：DCR-TCP/IP 新长远（深圳）科技有限公司 在线咨询

详情介绍更新时间：2018/7/10 9:53:56

TCP/IP网络读卡器
概　　述：
　　本机作为射频卡读卡机使用，每次读卡后，向网络的特定IP地址发送本机的设备号、IP地址号和卡号，该信号可由PC机、网络服务器或其他网络设备接收并处理（如记录刷卡事件，或做物流统计、考勤管理、巡更管理使用），也可以将控制指令发送到其他的设备（如门禁控制器、加油机控制器等），来启动特定功能的运行（如开门、加油）。
　　为开发商和用户方便地设置和使用该网络读卡头，我们提供了专门的windows编程使用的OCX控件和使用实例。
　　由厂方提供的网络读卡软件，可完成对系统的设置，可输出网络读卡器上传的设备ID号、IP号、卡号、刷卡时间，格式为纯文本文件。便于开发商和用户直接使用。

工作方式：
　　R10-01A射频IC卡网络读卡器（以下简称：读卡器）中有一个出厂设置好的*一的ID号码。
　　PC机端使用厂方提供的测试程序或控件，为每一个读卡器在网络内*一个IP地址。然后由厂商的软件向网络内的读卡器进行广播，分配IP地址，并将用于回传信息使用的主机（服务器）IP地址也同时广播给读卡器。
　　该广播信息是可重复的，重复周期可在 1-60秒范围内进行调整。
广播信息的可接收范围与自网掩码有关，该部分网络只是可参考其他书籍或资料。
　　　　　进行信息广播使用的网络端口号为：3001
　　　　　进行接收信息使用的侦听端口好为：3000
请注意IP地址的使用不要与其他网络设备产生冲突。

技术参数：
工作频率　　　125 Khz
卡片类型　　　EM,GK,TEMIC　只读卡
读写距离　　　<= 50mm(钥匙) ,<=80mm（卡片）
供电电源　　　电压为 +9V　--　+12V
通信接口　　　以太网接口
网络协议　　　上传数据：TCP, 广播设置：UDP
端口号　　　　3000，3001
设备ID号　　 12个字节
感应体形式　　钥匙、厚卡、薄卡、塑棒
面板板尺寸　　100 x 35 mm
天线尺寸　　　50 x30 mm
工作温度　　　0℃ -- +55℃
湿度　　　　　 95％相对湿度，非凝露

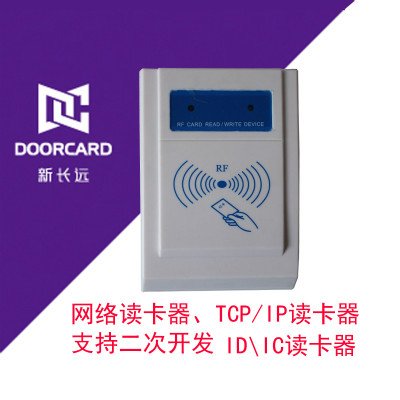

机壳由工程塑料制成。正面是读卡有效区域, 上部有一个红绿双色LED。
读卡器外壳是由机体和盖板组成，安装时，请将盖板取下，就会看见里面用于固定的螺丝孔。
引出线
读卡机背面有两个出线口, 一组是电源，另外一组是以太网接口。

引出接线定义见下表。
TX+ （T568B 的橙）
TX- （T568B 的橙）
RX+ （T568B 的绿）
RX- （T568B 的绿）　RJ45 插座的 1 脚
RJ45 插座的 2 脚
RJ45 插座的 3 脚
RJ45 插座的 6 脚

　　读卡器使用12V直流供电，并提供足够的供电能力，建议为该设备留有>=500mA的供电能力。该设备实际消耗电流<=200mA。
安　　装：
　　读卡器须安装在木制、水泥或砖制墙面上。周围10厘米半径内不得有大面积钢铁制品。接通电源前须仔细检查读卡器接线是否正确，供电电压是否在规定范围内。

操作说明：
操作状态 LED状态 蜂鸣器
上电初始化 绿 长一声
等待卡片 红 —
卡片正常感应 绿亮1秒 短一声

在读卡机处于工作状态时，将合法卡片向读卡机正面接近，听到读卡机短促鸣叫一声后，绿灯稳定燃亮1秒，即完成一次读取， 同时，将读到的只读型射频卡卡号以和本机ID号、IP地址使用TCP/IP协议送往特定的网络设备。送出的射频卡卡号长度为4个字节（即weigend 34格式，用户如使用weigend 26格式可取卡号的后3个字节使用）。
