CBH-08K 区域恒温采暖联控器使用说明
1. 概述
1.1　本设备用于地暖温控器信号集中处理，输送指令控制地暖热电阀开启·关闭， 进行分区恒温控制。
1.2　控制热电阀同时，可对锅炉无源联动控制和对外置水泵（混水中心）有源联动控制；
1.3　可通过拔码控制0~90~180秒三档延时联动控制。
1.4　可支持8路地暖温控器220V电源供给，接线安全方便。
1.5　支持分区控制指示灯显示，工作状态检查清晰方便。
2. 基本技术条件
2.1 共8路分区控制（AC220V执行器）；
2.2 自身功耗：*大功耗不大于2W；
2.3 单路输出的热电阀，*大电流不超过3A；
2.4 联动锅炉的*大电流不超过3A；
2.5 联动锅炉控制延时：0~90~180秒，可调；
2.6 联动外置水泵控制延时：0~90~180秒，可调；
2.7 环境湿度：5~95％RH 不结露
3. 安装及固定尺寸

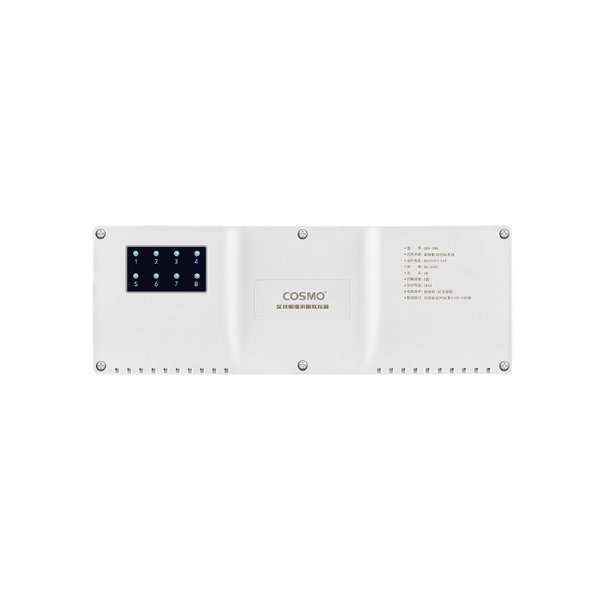

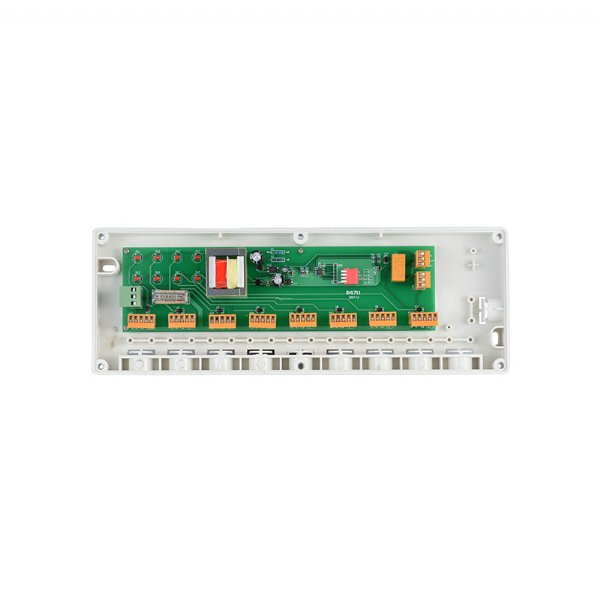

设备外型
安装尺寸
设备尺寸：310x110x48.5（mm）
固定尺寸：293x54（mm），固定孔φ4.5，需开盖安装
4.　工作原理
4.1 每一路工作，有指示灯指示，可查看各区阀门和联动的工作状况；
4.2任一路温控器有信号输入时，对应该路的热电阀打开；任一路温控器无信号输入时，对应该路的热电阀关闭；
4.3 锅炉无源联动：一个联动回路上（一个回路可以有一个或多个联动集控器）任一路温控器有信号时，给锅炉无源联动信号，锅炉打开，当一个联动回路上所有的温控器都无信号输入时，给锅炉无源联动信号，锅炉关闭；
4.4外置水泵（混水中心）有源联动：一个联动回路上（一个回路可以有一个或多个联动集控器）任一路温控器有信号输入时，外置水泵（混水中心）启动，所有温控器无输入时，外置水泵（混水中心）关停。
5. 配线示意图
6.延时拨码操作
当在使用热电阀时根据热电阀工作原理正常开启时间需要80~160秒左右，为保证水泵和锅炉设备正常工作条件特别设计有联控0~90~180秒拔码延时功能。
6.10秒联控延时控制，将拨码开关1号位拨到on位置 2,3位拨到off
6.290秒联动延时控制，将拨码开关2号位拨到on位置 1,3位拨到off
6.3180秒联动延时控制，将拨码开关3号位拨到on位置 1,2位拨到off
7.注意事项
7.1 使用之前，请务必遵守本设备技术条件，接口负荷严禁超过技术要求；
7.2 产品内部有强电电源，拆卸需要确保切断供电电源的情况下操作，严禁带电操作，避免触电危险！
