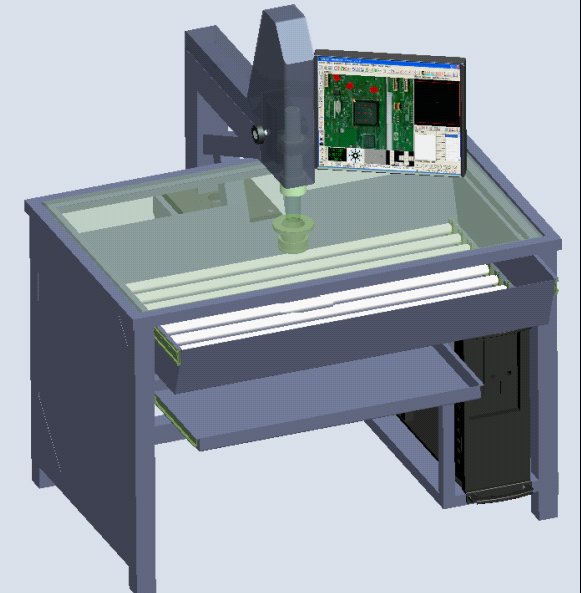

PCB线宽线距测量仪

价格：电询 产地：深圳 东莞市仪光光学仪器有限公司 在线咨询

详情介绍更新时间：2018/5/29 10:11:15

PCB线宽线距测量仪


铜线过度蚀刻检查：
特殊光学光路及光源设计，可清晰显现铜线表面因过度蚀刻造成之梯形面。
线宽线距及圆孔测量：
超强软件功能，具有许多操作方便及快速精准的抓取工具，能简单快速精准的抓取到影像画面上的目标。如快速取圆、中心线、中心距功能。
菲林底片检查：
全透明式玻璃台面及光线均匀的白炽底灯光源设计，非常适用于菲林底片检查。
设备配置：
项目 规格说明
CCD 台湾
光学镜头 变焦范围: 0.7-6×
光源组 横向无影灯（可直观的看到上下幅的边缘）
机台台面 1000*700mm
量测系统 EF8000
操作系统 WIN XP
测量精度 0.2mil
操作方式 产品放于工作台面手移动产品通过软件快速测量
窗口观察 实时影像观察功能（双镜头实时同步）
影像冻结 具有拍照功能
量测方式 1:线宽自动量测.
2:线距自动量测.
3:内/外层板的上下幅自动量测（即侧鉵）.
4:  高精准度自动扇形/圆环/框选抓取线/圆/椭圆并自动除毛刺.
5: 实时影像导航大地图功能：此功能透过两个影像及两个镜头同步,一个主镜头用于大倍数测量另一镜头则可看见大范围被测物,操作人员无须作任何设置即可清楚的知道当前的测量位置及快速的找到要测量的位置.
支持影像格式 TIF、BMP、JPG
量测影像结果输出功能 1:汇出量测影像与结果至Ｍicrosoft Excel
2:汇出量测影像与结果至Ｍicrosoft Word
技术参数：
项目 规格要求
结构外形 桌面尺寸1000*700mm
桌面式结构台面：
CCD 相机 高感光彩色CCD（520TV线）
放大倍率 电子:30×~306×
 光学: 0.7×~6×
光源 LED环形光（亮度连续可调）
 LED定位光源（红光）
分辨率 0.4 ~ 2.7μm/pixel
视野范围 6.8mm×5.1mm~.0.8mm×0.6mm
可测量线宽范围 0.6-5.1mm
测量精度 0.2mil
量测系统 电脑影像截取量测系统
软件 具有SPC统计功能，Excel输出，视图截取功能
电脑规格 19“显示器 CPU :P4 3.0G  RAM:2GHDD:300G  WIN XP系统
附件 玻璃校正片
操作温度 25℃±2℃
电源 AC220V～±10％/50Hz
保修期 验收后1年
