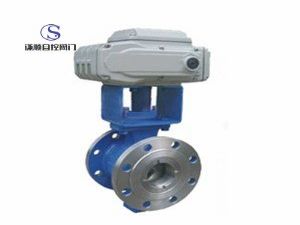

VQ940F/H电动V型切断法兰球阀

价格：400元/台 产地：浙江永嘉 品牌：谦顺自控 型号： VQ940F/H 规格：电动V型切断法兰球阀 上海谦顺自控阀门有限公司 在线咨询

详情介绍更新时间：2018/5/24 9:58:58

VQ940F/H电动V型切断法兰球阀详细资料
　　　　电动V型切断法兰球阀，配用谦顺系列电动执行机构，输入控制信号(4-20mADC)及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。电动V型调节球阀具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。电动V型调节球阀适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的*佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

VQ940F/H电动V型切断法兰球阀主要设计参数

连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式法兰连接
公称通径 DN25～DN350
公称压力 PN1.6、2.5、4.0、6.4MPa
阀芯形式 V形缺口半球体

主要
零件
材料 阀体 WCB CF8 CF8M
 球体、阀杆 CF8 CF8M CF3M
 密封圈 增强聚四氟乙烯、硬质合金
适用介质 水、蒸汽、油品等 酸类 醋酸类
适用温度 常温：-28℃~ 180℃?? 高温：-40℃~ 425℃
VQ940F/H电动V型切断法兰球阀执行机构

类型：可选用JW，JWS，JWR，JWA系列角行程执行机构。

VQ940F/H电动V型切断法兰球阀规格参数表
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300
流量系数(Kv) 25 40 63 100 160 250 350 680 990 1600 2500 4000
动作范围 0-90°
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按API598标准测试????? 无泄漏
环境温度℃ -20~60℃
基本误差 ±2％
回差 ±2％
死区 1％
可调范围 250:1
配用执行机构 谦顺系列电动执行器
VQ940F/H电动V型切断法兰球阀外形尺寸



公称压力 公称通径 L D D1 D2 D0 Z-￠d B







1.6MPa 25 102 115 85 65 58 4-14 14
 32 102 135 100 78 66 4-18 16
 40 114 145 110 85 76 4-18 16
 50 124 160 125 100 225 4-18 16
 65 145 180 145 120 235 8-18 18
 80 165 195 160 135 260 8-18 20
 100 194 215 180 155 270 8-18 20
 125 213 245 210 185 320 8-18 22
 150 229 280 240 210 340 8-23 24
 200 243 335 295 265 390 12-23 26
 250 297 405 355 320 420 12-25 30
 300 338 460 410 375 510 12-25 30
 350 410 520 470 435  16-25 34


详细参数敬
