台湾烨辉SMP硅改性彩钢板,低价批发

价格：5600元/吨 产地：江苏常熟 品牌：台湾烨辉 型号：SMP硅改性涂层，镀铝锌基材 规格：0.27-1.5 上海志辰实业有限公司 在线咨询 联系人：张振兴 → 联系我时请告知是在建材采购网看到的 电话：021-56560458 13816960458

详情介绍更新时间：2025/9/17 8:56:21

上海志辰实业有限公司

张振兴021-56560458 13816960458 微信同号 QQ:４４９３０９１３６

SMP硅改性聚酯树脂彩涂板

说明（DESCRIPTION)

PhuizerColor SP-20, ColorFan IP-2C:与Co丨orLume SP-20〖，系采用硅改性聚酯涂料 (Silicone Modified Polyester,简称SMP)为上涂层(Topcoat)之双面二涂二烤(2C2B):而底材可分 别选配热浸镀锌、镀5％铝锌与镀55％铝锌之彩涂钢品。即涂料系统相同，底材不同之特级彩涂钢品。具有优良的耐蚀性、耐候性及色彩保持性，同时拥有多样亮丽之色彩。

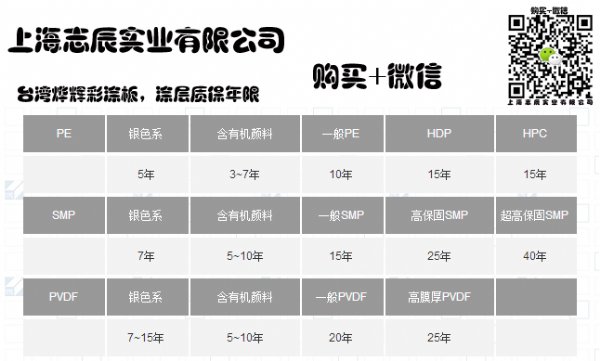

台湾烨辉彩涂板SMP硅改性涂层板，于一般环境直接曝晒下，比起本公司另三种PE彩涂嗍品更能展现优异 的耐久性，其耐用年限可达10年之久。

台湾烨辉彩涂板SMP硅改性涂层板适合用于中等污染的工业区、商业区、住宅区、郊区、乡村等建筑物之屋顶、 墙板或车库、储存室及落水管等用途。

注意事项（ADVERSE CONDITIONS)

硅改性聚酯涂料（SMP)之加工成型性较不理想，因此不适合于需多次成型加工之用途。

台湾烨辉彩涂板SMP硅改性涂层板不宜使用极端严厉的环境，如严重污染之重工业区、腐蚀严重的海岸 地区。在如此环境下，建议采用下列产品（请参阅本公司之各产品型录）：

本公司三种PVDF彩涂钢板，可适合用于各种腐蚀状况较严重的环境及严寒、酷热或终年有强烈阳光照射 的地区。

底材（Substrate)

PhuizerColor Sf 采用热浸镀锌钢卷，依JIS G3302镀层量为Z27 (即双面和275g/m2Min.)。

ColorFan (,采用热浸镀5％铝锌钢卷，依JIS G3317镀层量为Y27 (即双面和275g/m2Min.)。 ColorLume 采用热浸镀55％锅转钢卷，依JIS G3321 镀层量 AZ150(即双面和 150g/m2Min.)。 标准底材厚度为0.576mm，其它厚度亦可依客户要求。

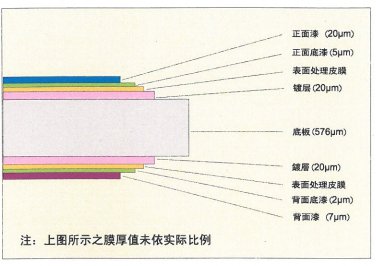

涂层系统(Coating System)

采用双面二涂二烤之涂层系统。

表面处理（Pre-treatment)

依本公司生产线设备之不同，适切选择法国Chemetall S.A.公司生产之Bonderite表面处理剂，于镀层表面形 成一层极致密且耐蚀性优越的表面化成皮膜。

正面底漆(Top Primer)

使用高防蚀性之聚胺基甲酸乙酯树脂(Polyurethane, 简称PU)干膜厚度为5|jm<X

正面漆(Top Coat)

使用耐蚀性及耐候性优越之硅改性聚酯涂料，干膜 厚度为20|jm。

正面漆颜色与光泽(Color & Gloss)

正面漆颜色请参考本公司之标准色板或依客户要求。 正面光泽度一般为25％(60度反射角，依ASTM D523)。

台湾烨辉彩涂板SMP硅改性涂层板之干膜厚度均为标称干膜厚度（Nominal Dry Film Thickness)。 *如需要更详细之数据，请和本公司营业单位洽商（见背面连络电话与传真）。

背面底漆（Back Primer)

使用高防蚀性之聚胺基甲酸乙酯树脂涂料，干膜厚 度为2um。

背面漆（Back Coat)

使用耐蚀性良好之环氧树脂涂料或聚酯树脂涂料， 干膜厚度为7um。

背面漆颜色与光泽（Color & Gloss)

背面漆颜色为灰棕色、灰色及灰白色三种，详见本 公司之标准色板。背面光泽度一般为25％(60度反射角，依ASTM D523)。

保好1 膜（Strippable Film)

台湾烨辉彩涂板SMP硅改性涂层板，可依客户要求子正面漆表层加贴一层可撕离之保护膜，以减少在搬运、 贮存或成型加工过程中对产品表面造成之外来伤害。 此保护膜彩涂产品需内储且产品安装后之一个月内 或贮存、安装于室内或产品自烨辉（中国)公司出货 后之五个月内必须被除去，以避免在温暖的气候下 因时效粘力提高，致使保护膜剥离困难。保护膜的 选用请参考烨辉(中国)彩涂钢品的保护膜使用说明。

产品性能（PERFORMANCE)

主要性能(TYPICAL PROPERTIES)

铅笔硬度

(Pencil Hardness ASTM D3363) :2H/3H •冲击试验（Impact Test ASTM D2794) 以直径12.7mm之冲击头做反向冲击，并以500g重 锤作50cm高度之冲击后，用3M# 600胶带密贴后以 180°角快速剥离，漆膜附着良好，无任何剥落。

艾力生试验（Erichsen Test ASTM E643)

以12±6mm/min.的速度做7mm之冲程成型后， 用3M#600胶带密贴后以180°角快速剥离，漆膜附 着良好，无任何剥落。

弯曲试验（Bending Test ASTM D4145)

取试片做180°角弯曲成型，使弯曲圆弧的内径为3倍 板厚值(3T)，再以3M#600胶带密贴后以180°角 快速剥离，漆膜附着良好，无任何剥落。

耐溶剂试验

(Solvent Resistance ASTM D5402 )

以沾M.E.K.或甲苯之纱布，在试片表面施以约1 KG 之力来回擦拭100次以上，未见底材。

加速腐蚀及耐候性试验 (ACCELERATED CORRpSION AND WEATHERING TEST) ’

盐水喷雾试验(Salt Spray Test ASTM B117) 在经过盐水喷雾试验1000小时后，距刻痕5mm以 外（Un-scribed Area)无红锈、起泡(6F以上)及镀 层腐蚀发生。

注:非保证面(背面)试验150小时。

加速耐候试验(Weathering Test -QUV ASTM G53)

在经过1000小时后，无明显的颜色改变或粉化现象。

润湿试验(Humidity Resistance Test ASTM D2247)

在经过湿度98％以上之湿润试验1000小时后，无显 著变化。

耐化学性(Chemical Resistance _ Spot Test ASTM D1308)

5％硫酸(H2scg滴在板面24小时后:无显著变化。

5％氢氧化钠(NaOH)滴在板面24小時後:无显著变化。

处理与成型(HANDLING AND FORMING)

为避免损伤产品表面，产品于搬运、运输、成型加 工及安装过程，必须小心处理。使用不当之成型润 滑剂将影响产品特性，并造成表面污染，非必要时， 建议请勿使用。

储存（STORAGE)

无论如何决不可将钢卷露储或储存于潮湿的环境，

因为毛细管之作用会将湿气汲入钢卷表面间，湿气 或水将无法正常蒸发，易导致产品特性恶化，减短预 期之使用寿命，并影响产品之外观。已成型之裁板 的贮存，同样的必须特别注意此问题。

上海志辰实业有限公司
主营业务：宝钢彩涂卷，黄石宝钢彩钢卷、台湾烨辉彩涂板，马钢彩钢板、氟碳彩钢板，高耐候彩钢卷，硅改性聚脂彩涂板，镀铝锌
联 系 人 ：张振兴
联系方式：021-56560458 13816960458 → 联系我时请告知是在建材采购网看到的
