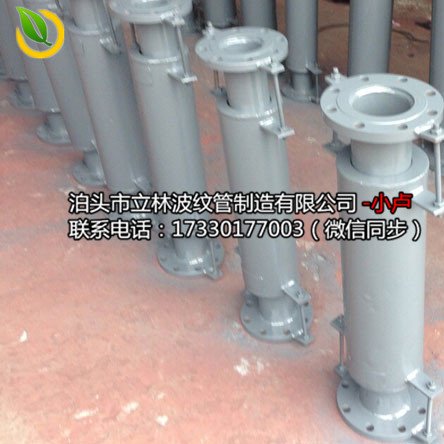

外压轴向型补偿器 通用型波纹补偿器
 |
-
概述
1、型号：DN32-DN1600，压力级别：0.1Mpa-2.5Mpa
2、轴向补偿量：18mm-400mm
3、型号示例
举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
使用说明
轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
作用力的计算
轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）
例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境*低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。要安装一外压补偿器，试计算补偿器对支座的作用力。
外压补偿器一般安装位置如下（图示）：
解：（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm
（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm。(不做预变形)
（3）A、B管架受轴向力：
内压推力：Fp=100·P·A=100×0.6×3167=190020N
轴向弹力：Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N - 泊头市立林波纹管制造有限公司
主营业务：波纹管补偿器，膨胀节，反冲洗过滤器，除尘
联 系 人 ：卢经理
联系方式：17330177003 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间：2018/4/25 9:22:34
