全液压坑道履带钻机ZDY-4000L
![]() |
-
一、全液压钻机适用范围
ZDY4000L型煤矿用履带式全液压坑道钻机是一种低转让速大转矩、适于大直径中深孔钻进的履带自行全液压动力头式坑道钻机。该钻机具有技术性能先进、工艺适应性强、安全可靠、移动搬迁方便等优点,主要适用于煤矿井下大直径中深瓦斯抽放及其它工程孔的施工。
zdy6000L产品展示
二、全液压钻机型号含义
Z代表钻机,D代表动力头式,Y代表液压传动,数字代表*大额定转矩N.m,L代表履带式。
三、全液压钻机产品结构
ZDY4000L型煤矿用坑道钻机采用整体式布置,全机由主机、泵站、操纵台和履带车体四大部分,各部分之间用软管连接,结构紧凑,便于搬迁运输,在运输条件较差的地区。
四、全液压钻机产品特点
1、主机、泵站、操纵台三大件集中布置在自行式履带车体上,搬迁方便;
2、卡盘和夹持器相配合,可实现钻具拧卸机械化,减轻工人劳动强度。钻机上设置多种联动功能,可提高工作效率;
3、给进与起拔钻具能力大,提高了钻机处理卡钻事故的能力;
4、采用双泵系统,回转参数与给进参数可独立调节。变量泵油和变量油马达组合,转速和转矩可在较大范围内无级调整,提高了钻机的适应能力;
5、回转器主轴为通孔结构,钻杆长度不受钻机给进行程限制。取出夹持器卡瓦,可扩大通孔直径,便于起下粗径钻具;
6、液压元件采用进口或国产先进定型产品,性能稳定,通用性强,质量可靠;
7、通过操纵台进行集中操作,人员可远离孔口一定距离,有利于人身安全;
五、全液压钻机产品参数
钻孔深度
400/100M 给进能力
100KN
钻杆直径
Φ73/Φ63.5
起拔能力
160KN
通孔直径
Φ
电机功率
55KW
钻孔倾角
0~±90°
整机质量
5500
回转速度
主机质量
*大转矩
4000N.m 起拔行程
600
行走速度
1.5Km/h *大爬坡能力
25°
六、全液压钻机产品展示

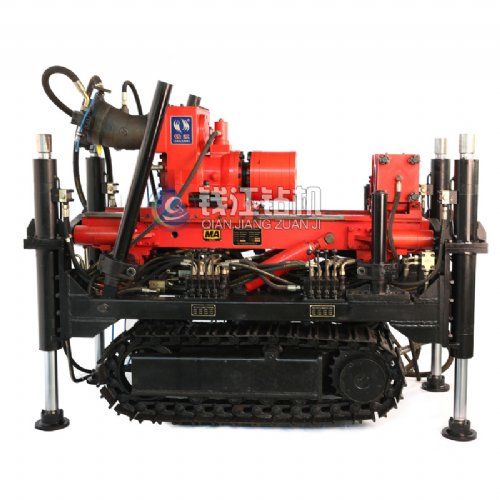

钻机主机
主机由回转器、夹持器、给进装置、机架组成,各部分之间装拆方便。
zdy4000L主机展示

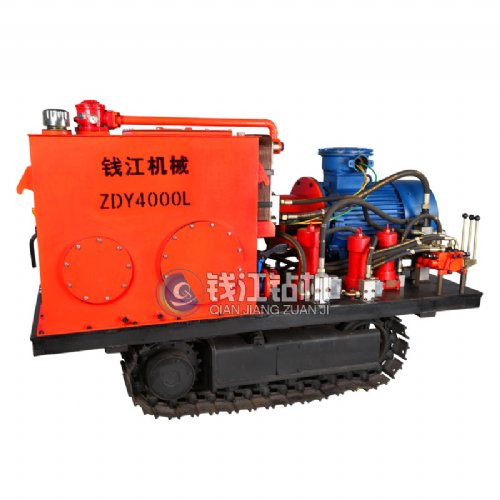

泵站
泵站是钻机的动力源。由防爆电动机、主油泵、副油泵、油箱、冷却器、滤油器、底座等部件组成。电动机通过弹性联轴器带动油泵工作,从油箱吸油并排出高压油,经操纵台驱动钻 机的各执行机构工作。
zdy4000L泵站展示

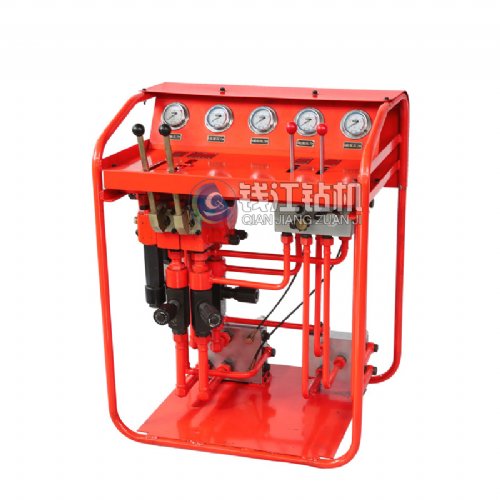

操作台
操作台是钻机的控制装置。由各种控制阀、压力表和管件组成。钻机的回转、进给、起拔与卡盘、夹持器的联动功能是靠操纵台上的阀类组合实现的。
zdy4000L操作台展示
细节展示
zdy4000L细节展示zdy4000L细节展示zdy4000L细节展示zdy4000L细节展示
七、钱江机械实力展示
(一)设计团队
(二)工厂展示
(二)案例展示-煤矿现场
八、选择钱江的理由
1、钱江机械公司设有销售部、工程部、售后部,我们都为您服务;
2、我们拼的不是价格,而是优质的质量及友好的服务;
3、我们的业务员和工程师会耐心听完你的要求及想要达到的效果,为您物料量身定做;
4、我们的售后同事会从你下单到使用到实际生产服务于您;
5、30年行业经验,行业*;
6、工厂、办公室现场参观。
九、钱江产品质量及服务介绍
钱江机械生产的钻机产品真正可以做到90度直角向上钻孔不会往下掉的,产品有着体积小、重量轻、纽拒大、不漏油等特点,30多年来一直深受业界广大客户好评,保证产品质量! - 海宁市钱江勘察机械有限公司
主营业务:液压钻机、全液压钻机、履带钻机、坑道钻机、肋骨钻杆、仿英钻杆、麻花钻杆、钻机配件
联 系 人 :吴金雅
联系方式:0571-88550305 13777841651 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2018/3/29 13:48:33
