煤矿用全液压坑道钻机ZDY-4000S

价格：195000元/台 产地：浙江海宁 品牌：钱江机械 型号：ZDY-4000S 规格：主机长宽高(mm)：2100×1250× 海宁市钱江勘察机械有限公司 在线咨询

详情介绍更新时间：2018/3/29 13:46:10

一、全液压钻机适用范围

ZDY4000S型全液压钻机属于低转速、大扭矩类型，适于采用复合片钻头、牙轮钻头及螺旋钻具施工大直径钻孔，主要用于煤矿井下瓦斯抽放、探放水及其它工程孔的施工，也可用于地面工程钻孔的施工。

zdy4000S产品展示

二、全液压钻机型号含义

Z代表钻机，D代表动力头式，Y代表液压传动，数字代表*大额定转矩N.m，S代表双泵系统。

三、全液压钻机产品结构

ZDY4000S型煤矿用坑道钻机采用分组式布置，全机分主机、泵站、操纵台三大部分，各部分之间用软管连接，摆布灵活，解体性好，便于搬迁运输，在运输条件较差的地区，主机还可以进一步解体。
四、全液压钻机产品特点

1、钻机的主机、泵站、操纵台，可以根据场地情况灵活摆布、解体性好、搬迁运输方便；
2、机械自动拧卸钻具，夹持器卡瓦容易取出，扩大其通孔直径，便于起下粗径钻具，可减轻工人劳动强度，提高工作效率；
3、单油缸直接给进与起拔钻具，结构简单，安全可靠，给进、起拔能力大，提高了钻机处理事故的能力；
4、采用双泵系统，回转参数与给进工艺参数独立调节。变量油泵和变量马达组合进行无级调速，转速和扭矩可在大范围内调整，提高了钻机对不同钻进工艺的适应能力；
5、回转器通孔直径大，更换不同直径的卡瓦组可夹持不同直径的钻杆，钻杆的长度不受钻机本身结构尺寸的限制；
6、用支撑油缸调整机身倾角方便省力，安全可靠；
7、通过操纵台进行集中操作，人员可远离孔口一定距离，有利于人身安全；
8、液压系统保护装置完备，提高了钻机工作的可靠性，液压元件采用国产先进定型产品，性能稳定可靠，通用性强。
五、全液压钻机产品参数

钻孔深度
350/200/100
给进能力
100KN
钻杆直径
Φ63.5/Φ73
起拔能力
150KN
通孔直径
Φ
电机功率
55KW
钻孔倾角
0～±90°
整机质量
2500kg
回转速度
50~280r/min 主机质量
1500kg
*大转矩
4000N.m 起拔行程
600
六、全液压钻机产品展示

钻机主机
主机由回转器、夹持器、给进装置、机架组成，各部分之间装拆方便。
zdy4000S主机展示

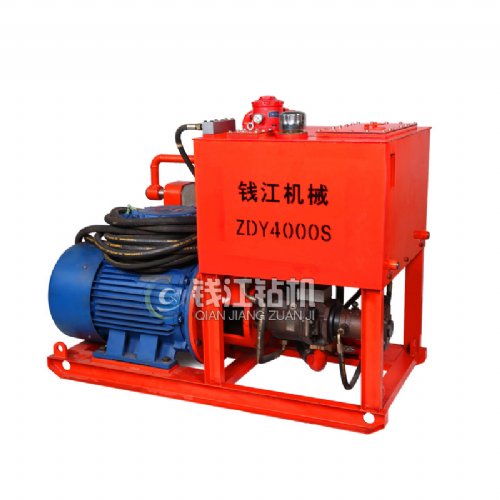

泵站

泵站是钻机的动力源。由防爆电动机、主油泵、副油泵、油箱、冷却器、滤油器、底座等部件组成。电动机通过弹性联轴器带动油泵工作，从油箱吸油并排出高压油，经操纵台驱动钻 机的各执行机构工作。

zdy4000S泵站展示

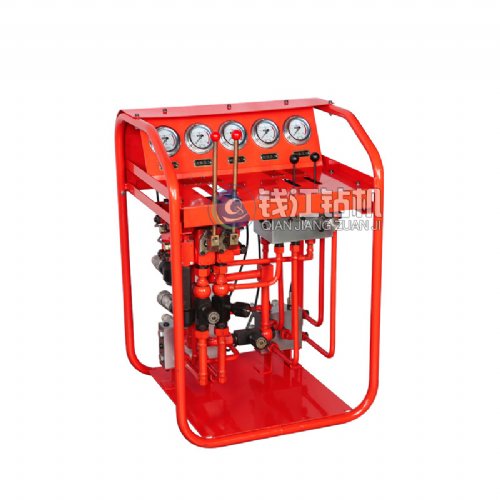

操作台
操作台是钻机的控制装置。由各种控制阀、压力表和管件组成。钻机的回转、进给、起拔与卡盘、夹持器的联动功能是靠操纵台上的阀类组合实现的。
zdy4000S操作台展示


细节展示

zdy4000S细节展示zdy4000S细节展示zdy4000S细节展示zdy4000S细节展示

七、钱江机械实力展示
（一）设计团队


（二）工厂展示



（二）案例展示-煤矿现场


八、选择钱江的理由
1、钱江机械公司设有销售部、工程部、售后部，我们都为您服务；
2、我们拼的不是价格，而是优质的质量及友好的服务；
3、我们的业务员和工程师会耐心听完你的要求及想要达到的效果，为您物料量身定做；
4、我们的售后同事会从你下单到使用到实际生产服务于您；
5、30年行业经验，行业*；
6、工厂、办公室现场参观。

九、钱江产品质量及服务介绍
钱江机械生产的钻机产品真正可以做到90度直角向上钻孔不会往下掉的，产品有着体积小、重量轻、纽拒大、不漏油等特点，30多年来一直深受业界广大客户好评，保证产品质量！
