煤矿用全液压坑道钻机ZDY-1250S

煤矿用全液压坑道钻机ZDY-1250S
价格:105000元/台
产地:浙江海宁
品牌:钱江机械
型号:ZDY-12503
规格:(L×B×H)1750×700×1460
海宁市钱江勘察机械有限公司
在线咨询
详情介绍更新时间:2018/3/29 13:33:19
一、全液压钻机介绍
全液压钻机又称全油压钻机。一种用油压驱动和控制所有运转部件的钻机。这类钻机借高压变量油泵和变量油马达实现无级变速,可简化传动机构,去掉齿轮变速箱,既减轻了钻机重量,又能充分利用动力。同时钻机转速较高,工作平稳,操作方便安全,易实现自动化和仪表化,对高速小口径钻进(如金刚石钻进)和大扭矩低转速的工程钻进都有很好的适应性。

二、全液压钻机分类
全液压钻机按其结构型式,可分为立轴式全液压钻机和动力头式全液压钻机两种。全液压钻机在国际上已广泛使用,而且也是中国新型钻机发展的主要方向。
三、全液压钻机产品结构
ZDY1250型煤矿用坑道钻机主要用于瓦斯抽放孔、水文勘探及其它工程用孔的钻进施工。本系统采用全液压传动,同轴式双泵驱动,传动平稳,速度调节简便,并可组态多种联动方式,工艺适应性强,操纵简单。机械结构设计合理紧凑,动作可靠,且分解、连接、移动方便。钻机采用分组式布置,全机由三大部分组成:主机、泵站和操作台。各部分之间胶管连接,可灵活布置三者的相对位置、解体性好、便于搬迁运输,在运输条件较差的地区,主机可以进一步解体。

四、全液压钻机产品特点
全液压钻机的一种型式。它除了具有全液压钻机的一般特点外,还采用液压马达及简单的齿轮减速箱构成动力头,直接带动钻具回转,同时采用两个长油缸控制给进和提升钻具,不仅使动力头可以随钻具上下运动,减少钻进过程中的倒杆次数,有利于保护岩心及减少岩心堵塞事故;而日 取消r由钻塔、卷扬机钢丝绳等组成的提升机构,减轻了设备的重量。新型工程钻机则广泛采用全液压动力头做钻机的旋转与给进机构,而钻具的升降则采用绞车提引伸缩式钻杆,完全避免了依靠长油缸提拉钻具的缺点,提升速度快且安全可靠。
五、全液压钻机产品参数
钻孔深度  300/200/100M  给进能力  36KN
钻杆直径  Φ42/Φ50/Φ63.5
起拔能力  52KN
通孔直径  Φ75
功率  22KW
钻孔倾角  0~±90°
整机质量  1350kg
回转速度  50-250r/min  主机质量  800kg
*大转矩  1250N.m  起拔行程  600
六、全液压钻机产品展示

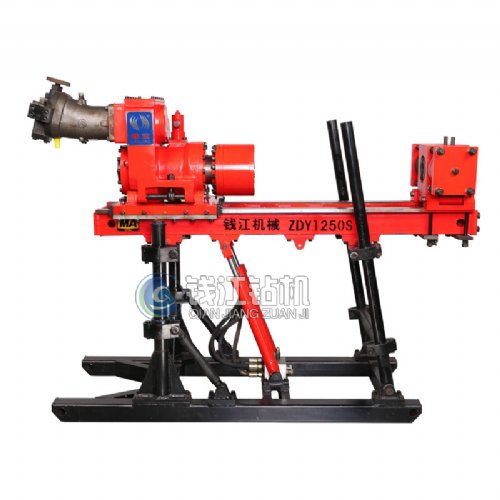

钻机主机
主机由夹持器、进给装置、液压卡盘、动力头组成;夹持器位于钻机前部,当钻机钻进作业时夹持器松开,而当需要放入钻杆或者拔起钻杆时,根据联动情况会自动夹紧或放松。钻孔作业时的进给力和起拔力由进给装置来实现。动力头是实现回转的部件,主要由液压卡盘,齿轮箱和液压变量马达组成。动力头借助进给油缸沿着机身导轨的往复运动,实现钻具的进给和起拔。液压卡盘采用液压夹紧,弹簧松开的常开式结构,具有自动对中、安全可靠、卡紧力大等特点,机架用于安装进给装置和固定钻机。

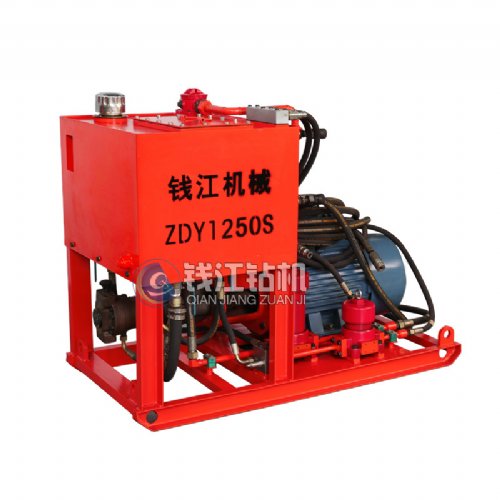

泵站
泵站是钻机的的动力源。泵站由隔爆电机、Ⅰ泵、Ⅱ、Ⅲ泵、油箱、冷却器、滤油器、底座、履带等组成。Ⅰ泵和Ⅱ、Ⅲ泵同轴相连,电机通过联轴器带动主副油泵工作。油箱是容纳液压油的容器,它置于油泵的上方。在油箱上设有多种保护装置。

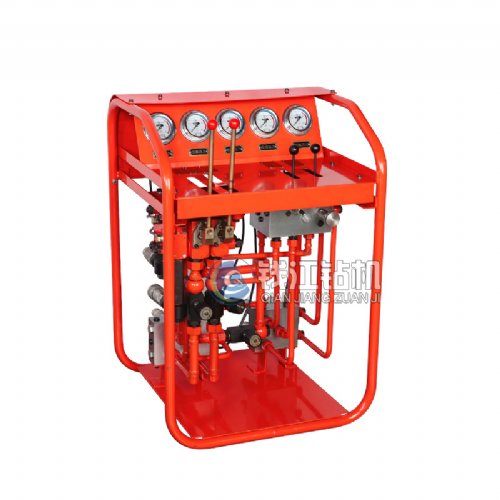

操作台
操作台是钻机的控制装置。由各种控制阀压力表管件组成。钻机的回转、进给、起拔与卡盘、夹持器的联动功能是靠操纵台上的阀类组合实现的。


细节展示



七、钱江机械实力展示
(一)设计团队


(二)工厂展示



(二)案例展示-煤矿现场



八、选择钱江的理由
1、钱江机械公司设有销售部、工程部、售后部,我们都为您服务;
2、我们拼的不是价格,而是优质的质量及友好的服务;
3、我们的业务员和工程师会耐心听完你的要求及想要达到的效果,为您物料量身定做;
4、我们的售后同事会从你下单到使用到实际生产服务于您;
5、30年行业经验,行业*;
6、工厂、办公室现场参观。

九、钱江产品质量及服务介绍
钱江机械生产的钻机产品真正可以做到90度直角向上钻孔不会往下掉的,产品有着体积小、重量轻、纽拒大、不漏油等特点,30多年来一直深受业界广大客户好评,保证产品质量!
