四氟板F4型桥梁滑动橡胶支座工厂价格

四氟板F4型桥梁滑动橡胶支座工厂价格
详情介绍更新时间:2018/3/29 10:55:11
衡水昊通工程橡胶有限公司专业生产桥梁伸缩缝橡胶支座,橡胶止水带充气芯模等橡胶制品。

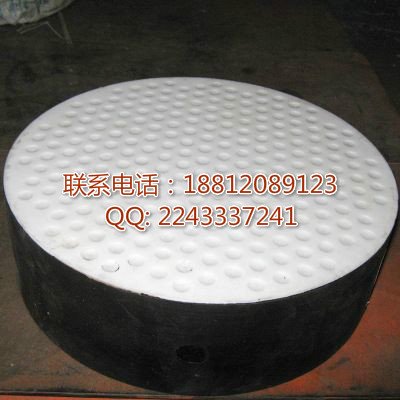

   四氟滑板橡胶支座就是在普通板式橡胶支座的表面粘复一层1.5mm-3Mm厚的聚四氟乙烯板,就能制作成橡胶支座,又称之为:四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡胶支座的所有功能外,聚四氟乙烯板(F4板)与梁底不锈钢板之间的低摩擦系数,使上部构造的水平位移,不受支座本身剪切变形量的限制,能满足一些桥梁的大位移量需要。该板式橡胶支座除具有球冠橡胶支座的功能外,还特别适用大位移量的桥梁。四氟板式橡胶支座不仅技术先进、性能优良,还具有构造简单、价格低廉、无需养护 易于更换缓冲隔震、建筑高度低等特点.因而在桥梁界颇受欢迎,被广泛使用。
  四氟板式橡胶支座使用范围
   a.作活动支座使用:主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。 b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。
   F4橡胶支座荷载等级
   分为100KN-10000KN
   四氟橡胶支座规格
   1、按交通部JT\T4-2004规格系列。

   2、表面贴复的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。

   3、特殊规格可由用户提出协商生产。

   4、梁底钢板和不锈钢板可配套供应。
   5、橡胶支座型号及适用气温
   氯丁胶型:+60℃~25℃ 2、天然胶型:+60℃~--40℃ 3、三元乙丙胶型:+60℃~-45℃
   四氟乙烯滑板式橡胶支座安装技术要求
   A、支座应按设计支承中心准确就位,梁底上钢板与四氟橡胶支座上下面全部密贴,同一片梁端两个四氟橡胶支座应置于同 一平面上,以避免出现桥梁支座偏心受压,不均匀支承及个别脱空的现象。
   B、要在支座上加盖不锈钢板(厚度为3Mm)和上钢板(厚度为18mm),上钢板的下平面采用机械加工成倒槽形。将不 锈钢板卡进去,使其与上钢板联成一整体,落梁之前在上钢板的上平面涂一层较厚的环氧树脂与梁底间粘结。
   C、在支座的凹坑内,安装时应充满不会挥发的“295”硅脂润滑剂,以降低摩擦系数。与四氟板面接触的不锈钢板不允许有损伤、拉毛现象,以免增大摩擦系数损坏四氟板。上钢板组合,除不锈钢板和上钢板上平面不涂防锈漆外,其余部位全部刷防锈油漆。支座与不锈钢板的相对位置视安装时的温度而定。

GJZF4矩形橡胶支座
四氟乙烯滑板式橡胶支座就是在普通板式橡胶支座的表面粘复一层1.5mm-3Mm厚的聚四氟乙烯板,就能制作成橡胶支座,又称之为:四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡胶支座的所有功能外,聚四氟乙烯板(F4板)与梁底不锈钢板之间的低摩擦系数,使上部构造的水平位移,不受支座本身剪切变形量的限制,能满足一些桥梁的大位移量需要。该板式橡胶支座除具有球冠橡胶支座的功能外,还特别适用大位移量的桥梁。广泛用于本工厂,矿山,机械,电子,机械设备,厨房设备。四氟板式橡胶支座不仅技术先进、性能优良,还具有构造简单、价格低廉、无需养护 易于更换缓冲隔震、建筑高度低等特点.因而在桥梁界颇受欢迎,被广泛使用。
一、四氟板式橡胶支座使用范围
a.作活动支谇使用:主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。 b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。
二、F4橡胶支座荷载等级分为
100KN-10000KN
三、橡胶支座规格
1、按交通部JT\T4-93规格系列。 2、表面贴复的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。 3、特殊规格可由用户提出协商生产。 4、梁底钢板和不锈钢板可配套供应。
四、橡胶支座型号及适用气温
1、氯丁胶型:+60℃~25℃ 2、天然胶型:+60℃~--40℃ 3、三元乙丙胶型:+60℃~-45℃
五 、四氟滑板橡胶支座
1 四氟滑板橡胶支座组装示意图见图3 。
2 四氟滑板橡胶支座代号矩形为GJZF4。、圆形为GYZF4,其规格系列见表2 。表中符号意义如下:
ιa ×ιb或d ― 平面尺寸或直径;
Rck-----*大承压力;
S -----形状系数;
t -----支座总厚度;
△ι3― 多向支座位移量;
△ι4― 单向支座位移量;
te 一橡胶层总厚度;
tanθ -----允许转角正切值;
RGk -----抗滑*小承压力;
t 1 ― 中间橡胶层厚度;
t 0― 单层钢板厚度;
t f ― 四氟滑板厚度;
六、规格系列支座选用和安装
1、选择规格系列表中支座时,其支座承载力偏差范围应控制在士10 %。当GJZ、GYZ 支座倾斜安装时应满足JTG D62第9.7.5条要求。GJZF4、GYZF4支座应水平安装,并应设置上、下钢板。四氟板与不锈钢板间应放5201一2硅脂润滑油。安装后一定要设置防尘罩
2、板式橡胶支座计算承载力时,应按有效面积(钢板面积)计算;计算水平剪应力时,应按支座平面毛面积(公称面积)计算
3、支座安装时应以短边尺寸顺桥向放置。
