聚丙烯抗裂纤维

价格：电询 武汉华筑钢纤维有限公司 在线咨询

详情介绍更新时间：2018/3/24 16:41:50

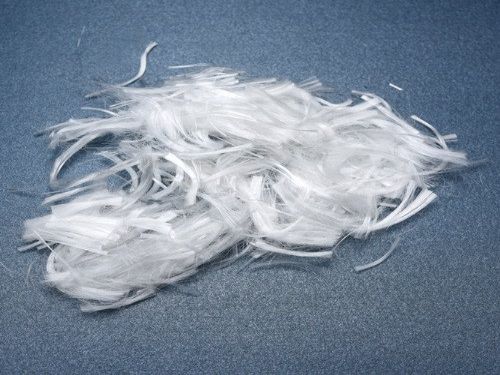

　　 聚丙烯纤维是一种*于混凝土/砂浆的高性能纤维，聚丙烯纤维能有效地控制混凝土/砂浆塑性收缩、干缩、温度变化等因素引起的微裂纹，防止及抑制混凝土原生裂缝的形成和发展，大大改善混凝土/砂浆的防裂抗渗性能、抗冲磨性能，增加混凝土的韧性，从而提高混凝土的使用寿命。
　　聚丙烯纤维可广泛应用于路面、防护栏、桥面；水电工程的面板坝、泄洪道、导流孔、水渠道；地下室的侧墙、底板；工业民用建筑的屋面、墙体、地坪、水池的防水、内外砂浆抹面；水泥预制件的增韧防裂等，聚丙烯纤维是一种性能卓越的混凝土/砂浆抗裂防渗材料。

　　聚丙烯纤维是采用改性母料添加到聚丙烯切片中进行共混、纺丝、拉伸而制成的。聚丙烯纤维经过特殊的防静电及抗紫外线处理，使纤维在混凝土中分散均匀，能长期发挥其功效；
　　纤维通过减少混凝土的原生裂缝的发生和数量来改善混凝土的性能，与混凝土骨料、外加剂、掺和料、水泥不会有任何冲突和化学反应，因此与混凝土材料有良好的适应性。
聚丙烯纤维产品参数

材质 100％聚丙烯　　　　　 密度 0.91g/cm3
线 密 度 7.5~18.5 dtex　　断裂强度 ≥300Mpa
熔 点 165~175℃　　　　　　燃点 590℃
长 度 6、8、12、19mm 断裂伸长率 15％~20％
截面形状 Y型　　　　　　　　 当量直径 0.033~0.048mm
耐酸碱性 强　　　　　　　　　　抗老化性 良

聚丙烯纤维主要功能

提高抗裂性能；
提高抗渗性能；
提高抗冲击性能和耐磨性能；
提高抗冻性能；
提高韧性；
增加混凝土的耐火性，提高抗爆功能；
提高混凝土制品的质量。

聚丙烯纤维用途*

混凝土路面、桥面、机场跑道、工厂地坪等抗裂性要求高的工程.
隧道、矿井的墙面、顶板、蓄水池等采用特种施工方法的工程.
河道、水坝等工程；军事防护工程、码头护岸、桥墩等.

聚丙烯纤维使用方法

1.掺量范围：0.6~1.2Kg/m3。通常掺量：混凝土：0.9 Kg/m3，砂浆：1.2 Kg/m3。
2.长度选择：混凝土中：15~19 m m；砂浆中：8~12 m m；腻子中：3~6 m m。
3.混合进程：可在混合料装入之前或之后，或同时装入。
4.搅拌时间：通常情况下，搅拌时间不变或略有延长。延长搅拌不会影响纤维分散和纤维强度，也不会引起纤维结团。
5.配比设计：纤维加强作用是物理过程，在混凝土配比中不需要增加水量，或改变配料比。


聚丙烯纤维注意事项

1. 砂浆腻子等抗裂、抗渗场合宜选用当量直径较细的单丝纤维，按照骨料颗粒度确定合理的纤维长度，较大的长径比有利于纤维的增强增韧作用，较小的长径比有利于纤维的分散。
腻子用纤维长度一般为3 mm，砂浆用纤维为5-10 mm，当砂浆砂子粒径为5 mm时可选用纤维12-25 mm，当混凝土石子粒径达20 mm时可选用19-55 mm网状纤维。
2.使用时纤维随骨料同时加入搅拌机，但要防止纤维聚集在搅拌叶片与挡板之间发生堵塞。通常情况搅拌时间略有延长，粗骨料加入有利于纤维的分散，集料撞击使有一定弹性的网状纤维撕裂张开成为乱向分布的单根纤维，但过长的搅拌时间会影响纤维强度。

3.由于纤维的加入会使混凝土塌落度和扩展度降低。如果塌落度不能满足施工要求时， 应适当采用塑化剂或减水剂来提高塌落度，以满足施工要求。

4.施工和养护如同普通混凝土，无特殊要求。

5.不可作为结构性加强材料使用，不能取代结构性的加强材料单独用于解决沉降和受强大外力冲击抗裂的场合。

聚丙烯纤维作用机理

水泥混凝土在硬化过程中，水泥和水的水化物反应，引起混凝土体积的收缩，在后期又由于混凝土内自由水分蒸发引起干缩，这些收缩应力超出水泥基体的抗拉强度就会在混凝土内部产生微裂缝。
微裂缝发展约70％是在3-7d凝胶期内完成，此时混凝土的抗拉强度小于1MPa。在混凝土中加入强韧系列混凝土砂浆用纤维后，纤维能轻易迅速均匀分散在混凝土中形成一种乱向支撑体系，分散了混凝土的定向应力，阻止混凝土中原生裂缝的发生和发展，消除或减少原生微裂缝的数量和尺度，大大提高了混凝土防裂抗渗能力，改善混凝土韧性，从而延长混凝土的使用寿命。
另外由于纤维本身具有一定的强度，纤维均匀分散在混凝土中并形成的锚固作用，其在瞬间可吸收一定的破坏能量。

武汉华筑钢纤维有限公司
主营业务：钢纤维，工程纤维
联 系 人 ：陈先生
联系方式：027-82772698  13720330315 → 联系我时请告知是在建材采购网看到的
