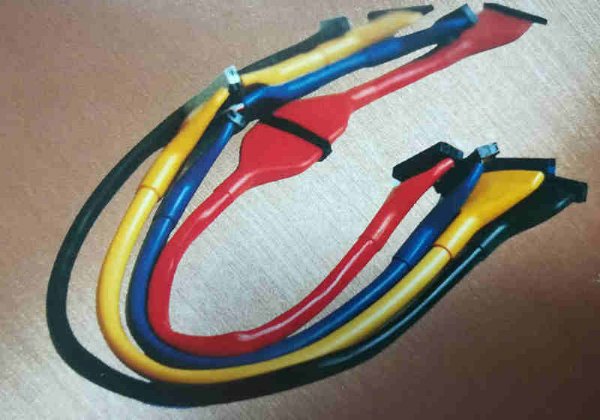

CHANGBAO-301热收缩套管

价格：电询 天津长园电子材料有限公司 在线咨询

详情介绍更新时间：2018/3/21 14:45:08

材　　料：辐照交联改性聚烯烃材料
收缩倍率：2：1　　
特　　点：
 无卤环保、低烟，产品符合“RoSH”、”REACH“和‘’SONY”环保标准要求；
 高光泽、半硬质，优异的绝缘性能，耐摩擦；
 优良的耐溶剂，耐酸碱及耐油等特性。
应用领域：
　 可广泛应用于电子、汽车、航天领域，如汽车油管、冰箱冷凝管等。
性能指标
项目 　　　　　　　　测试方法 　指标 　　　　　典型值
收缩温度 　　　　 UL224 　　　　　120℃ 　　　　　120℃
连续使用温度 　　　　 UL224 　　　-55℃～+105℃ -55℃～+105℃
长度变化率 　　　ASTM　D2671 -5％～+5％ 　 -3％
径向收缩率 　　　ASTM　D2671 　≥50％ 　 55％
拉伸强度 　　　ASTM D638 　　　　　≥10.4MPa  14.1MPa
断裂伸长率 　　　ASTM D638 　　　　　≥200％ 　 400％
热空气老化测试 　　　135℃/168h 　　-- 　　　　　 --
热老化拉伸强度 　　　 ASTM D638 　≥7.3MPa 　10.1MPa
热老化断裂伸长率　　　 ASTM D638 　≥100％ 　200％
电压等级 　　　 UL224 　　　　　300v/600v  300v/600v
体积电阻率 　　　 ASTM D876 ≥1.0×1012Ω•cm 2.3×1012Ω•cm
击穿电压 　　　 UL224 　　 2500v（60s）无击穿 　 无击穿
热冲击　  UL224/180℃±3℃/4h 不滴、不流、不裂 合格
同心率 　　　　　　　ASTM D2671 　 ≥70％ 　　　　85％





产品规格　　　　　　　　　　　　　　　　　　　　　　　　　　 CHANGBAO-301(300V)(收缩倍率：2:1)
规格 收缩前尺寸（mm） 完全收缩后尺寸（mm）
  内径（D）  壁厚(T) 内径(d)　 壁厚(t)
∅0.6cb 0.8+0.2/-0.1 0.15±0.05 ≤0.35 0.25±0.06
∅0.7cb 0.9+0.2/-0.1 0.13±0.05 ≤0.40 0.25±0.06
∅0.8cb 1.2+0.2/-0.1 0.13±0.05 ≤0.45 0.25±0.06
∅1.0cb-∅1.3cb 1.3+0.2/-0.1 0.13±0.05 ≤0.60 0.25±0.06
∅1.0cb-∅1.6cb 1.6+0.2/-0.1 0.13±0.05 ≤0.60 0.25±0.06
∅1.5cb 2.0+0.2/-0.1 0.13±0.05 ≤0.80 0.25±0.06
∅2.0cb 2.5+0.2/-0.1 0.13±0.05 ≤1.00 0.25±0.06
∅2.5cb 3.0+0.2/-0.1 0.13±0.05 ≤1.25 0.28±0.06
∅3.0cb 3.5+0.2/-0.1 0.13±0.05 ≤1.50 0.30±0.06
∅3.5cb 4.0+0.2/-0.1 0.15±0.05 ≤1.75 0.30±0.06
∅4.0cb 4.5+0.2/-0.1 0.15±0.05 ≤2.00 0.30±0.06
∅4.5cb 5.0+0.2/-0.1 0.15±0.05 ≤2.25 0.30±0.06
∅5.0cb 5.5+0.2/-0.1 0.15±0.05 ≤2.50 0.30±0.06
∅5.5cb 6.0+0.2/-0.1 0.15±0.05 ≤2.75 0.30±0.06
∅6.0cb 6.5+0.2/-0.1 0.15±0.05 ≤3.00 0.30±0.06
∅6.5cb 7.0+0.3/-0.1 0.15±0.05 ≤3.25 0.30±0.06
∅7.0cb 7.5+0.3/-0.1 0.15±0.05 ≤3.50 0.32±0.06
∅8.0cb 8.5+0.3/-0.1 0.15±0.05 ≤4.00 0.32±0.06
∅9.0cb 9.5+0.3/-0.1 0.16±0.05 ≤4.50 0.34±0.06
∅10cb 10.5+0.3/-0.1 0.16±0.05 ≤5.00 0.34±0.06
∅11cb 11.5+0.3/-0.1 0.16±0.05 ≤5.50 0.34±0.06
∅12cb 12.5+0.3/-0.1 0.16±0.05 ≤6.00 0.34±0.06
∅13cb 13.5+0.3/-0.1 0.16±0.05 ≤6.50 0.34±0.06
∅14cb 14.5+0.3/-0.1 0.16±0.05 ≤7.00 0.34±0.06
∅15cb 15.5+0.6/-0.1 0.16±0.05 ≤7.50 0.34±0.06
∅16cb 16.5+0.6/-0.1 0.18±0.05 ≤8.00 0.38±0.08
∅17cb 17.5+0.6/-0.1 0.18±0.05 ≤8.50 0.38±0.08
∅18cb 18.7±0.4 0.18±0.05 ≤9.00 0.38±0.08
∅20cb 21.0±0.5 0.20±0.05 ≤10.0 0.42±0.08
∅22cb 23.0±0.5 0.20±0.05 ≤11.0 0.42±0.08
∅25cb 26.0±0.5 0.20±0.05 ≤12.5 0.42±0.08
∅30cb 31.0±0.5 0.25±0.08 ≤15.0 0.48±0.08
∅35cb 36.0±1.0 0.25±0.08 ≤17.5 0.48±0.08

产品规格　　　　　　　　　　　　　　　　　　　　　　　 CHANGBAO-301 (600v)　（收缩倍率：2：1）
规格 收缩前尺寸（mm） 完全收缩后尺寸（mm）
 内径（D）  壁厚(T) 内径(d)  壁厚(t)
∅0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
∅0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
∅1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
∅1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
∅2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
∅2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
∅3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
∅3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
∅4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
∅4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
∅5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
∅5.5 6.0+0.2/-0.1 0.25±0.05 ≤2.75 0.50±0.08
∅6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
∅6.5 6.9+0.2/-0.1 0.25±0.05 ≤3.25 0.55±0.10
∅7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
∅8.0 8.5+0.2/-0.1 0.28±0.06 ≤4.00 0.58±0.10
∅9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
∅10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
∅11 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
∅12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
∅13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
∅14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
∅15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
∅16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
∅17 17.5+0.3/-0.1 0.28±0.06 ≤8.50 0.58±0.10
∅18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
∅20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
∅22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
∅25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
∅28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
∅30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
∅35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
∅40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
∅45 46.0±0.5 0.50±0.12 ≤22.5 1.00±0.15
∅50 51.0±0.5 0.55±0.15 ≤25.0 1.10±0.15
∅55 55.5±1.0 0.55±0.15 ≤27.5 1.10±0.15
∅60 60.5±1.0 0.60±0.15 ≤30.0 1.25±0.20
∅70 71.0±1.0 0.60±0.15 ≤35.0 1.25±0.20
∅80 81.0±1.0 0.60±0.15 ≤40.0 1.25±0.20
∅90 91.0±1.0 0.60±0.15 ≤45.0 1.25±0.20
∅100 101.0±1.0 0.60±0.15 ≤50.0 1.25±0.20
