H44H-150LB美标铸钢止回阀

价格：电询 产地：上海 品牌：上海工开 型号：H44H-150LB 规格：公称通径50-300mm 上海工开阀门制造有限公司 在线咨询

详情介绍更新时间：2018/3/13 14:57:00

H44H-150LB美标铸钢止回阀阀瓣采用全衬丁腈橡胶与阀体斜面金属组合密封，阀瓣关闭行程短，密封性能好，可显著减少水锤压冲击。主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布作衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次，该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。

主要特点：

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门零部件，设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

安装注意事项：

1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

主要零件材料：

型号 阀体 阀瓣
HC44X-10Q QT450 丁腈橡胶NBRO
HC44X-16Q

性能参数：

型号 公称压力
PN（Mpa） 壳体试验压力（Mpa） 密封试验压力（Mpa） 工作温度
（℃） 适用介质
H44H-10Q 1.0 1.5 1.1 ≤80 水、油品等
H44H-16Q 1.6 2.4 1.76 ≤80

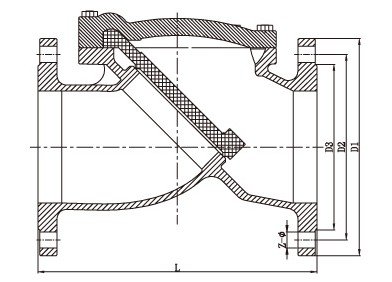

外形连接尺寸：
DN 50 65 80 100 125 150 200 250 300
L 200 213 238 292 326 358 495 620 692
