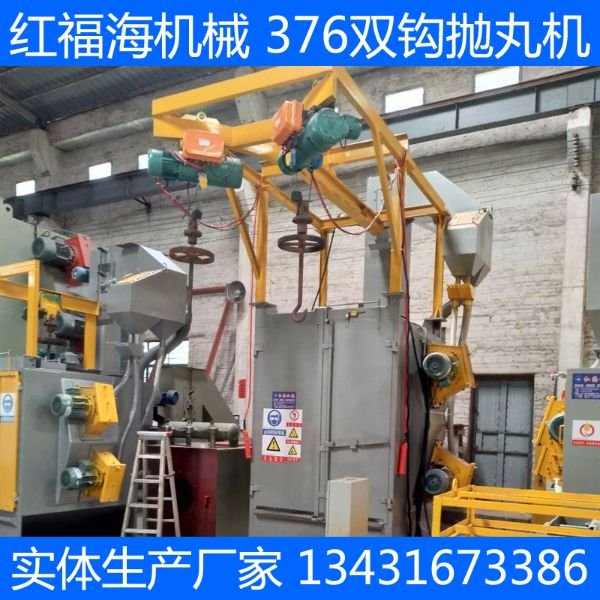

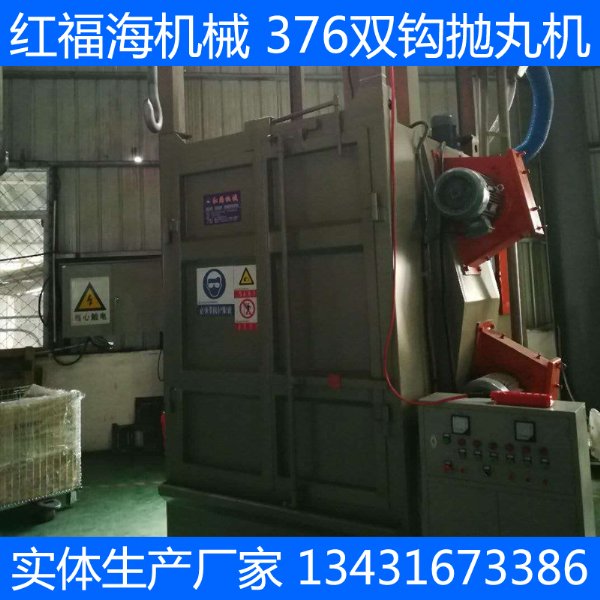

喷粉电镀挂具表面处理喷砂机 吊钩抛丸机 挂式抛丸机厂家

价格：16800元/台 产地：广东 品牌：红海机械 型号：Q376 规格：Q376机器定金 佛山市南海区大沥红海机械经营部 在线咨询

详情介绍更新时间：2022/6/29 11:54:15

本机适用于多品种，中、小批量的铸锻件及铆焊件的表面

清理或强化，尤其对怕碰撞的细长薄壁件表面清理或强化更为

适宜。

该机的主要特点是：

1、 采用了无地坑结构，安装方便，减少投资费用。

2、 结构紧凑，生产效率高，清理质量好，工作安全可靠，

运转平稳。

3、 吊钩具有自行升降、行走和室内旋转三种功能。

二、主要技术参数

1、  清理室外形尺寸（长×宽×高） …… 1500×1500×2400mm

2、 清理一钩工作需用时间：

铸 件 …………………………………8~15min

铆焊件 …………………………………6~10min

3、 抛丸器…………………………………2 台

叶轮直径………………………………Ф250mm

转 速………………………………… 2900r/min

抛丸量 ………………………………2×200kg/min

电机功率 …………………………………… 2×7.5kw

4、 需弹丸直径……………………………… 1~2mm

5、 提升机：

皮带速度………………………………… 1.23M/s

斗 距………………………………… 240mm

提 升 量 …………………………………24t/h

电机功率……………………………………2.2kw

6、 螺旋输送器：

螺旋直径………………………………Ф200mm

螺旋节距 ………………………………220mm

输 送 量 …………………………………24t/h

7、 分 离 器:

分 离 量 …………………………………24t/h

分离区风速 ………………………………4~5m/s

分离口风速 ……………………………18~20m/s

8、 吊 钩：

吊钩载量………………………………… 1000kg

自转速度……2.8m/min 电机功率 ……0.55kw

运行速度……20m/min 电机功率 ……0.2 kw

升降速度……8m/min 电机功率…… 1.5kw

9、首次加入弹丸量……………………………350kg

10、弹丸消耗量…………………………………10kg/h

11、全机所需通风量 ………………………… 3800m 3 /h

其中：清理室 …………………………………2800m 3 /h

分离器………………………………… 1000m 3 /h

12、除尘器风机功率……………………………5.5kw

三、工作原理与结构特征

机器的结构，由清理室，大门、轨道、吊钩、提升机、供

丸系统、分离器、抛丸器和电器系统等组成，其主要部分分述

如下：

1、 清理室

清理室系焊接结构，为了使抛射出的弹丸能有效的抛射到

被清理工件的表面上，安装抛丸器的一侧，壁板倾斜一角度，

室内在抛丸器所对的各面设有金属保护板，其它处敷设保护板，

以保护室壁不被弹丸破坏。

2、 大门

大门两扇外开，增加室清理容积，为安全起见，大门上方

装有一限位开关，必需待大门关闭后，方能起动抛丸器。

3、吊钩

吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升

降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。

4、提升机

本机采用平皮带传动的斗式提升机，其落料形式采用离心

重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未

进入溜丸管前有堕落返回，则应调节螺栓调整带轮所处的高度，

当机器因丸量过多或有大块物料被别住时，可打开下罩底部处

的盖板进行清除。
