现货厂家FZW28-12F户外交流智能高压负荷开关

价格：3200元/台 产地：浙江 品牌：浙江旭力 型号：FZW28-12F 规格：12 浙江旭力电气有限公司 在线咨询

详情介绍更新时间：2018/3/12 16:37:47

一、产品概述
FZW28F-12型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免维护负荷开关，采用真空灭弧、SF6气体做绝缘介质。
　　本产品符合下列标准：
　　GB3904-2004　　 3.6 kV～40.5 kV高压交流负荷开关
　　GB/T11022　　　 高压开关设备和控制设备标准的共用技术要求
　　本说明书描述了户外分界真空负荷开关的结构、功能和安装调试方法。
　　FZW28F-12型户外分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于10 kV线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10 kV配电线路用户进线的T接或用户末端，也可用于符合要求的其他分支线连接处。

二、使用环境和条件
●　　　周围空气温度上限不超过40℃，下限不超过-45℃；
●　　　风速不大于35m/s；
●　　　海拔不高于1000m,地震烈度不超过8度；
●　　　环境湿度：月平均相对湿度不大于90％；日平均相对湿度不大于95％；
●　　　覆冰厚度不超过10㎜；
●　　　安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
●　　　中性安接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。

3、型号命名及其含义
3.1 负荷开关型号命名及含义
3.2 控制器型号命名及含义

4、　基本机构

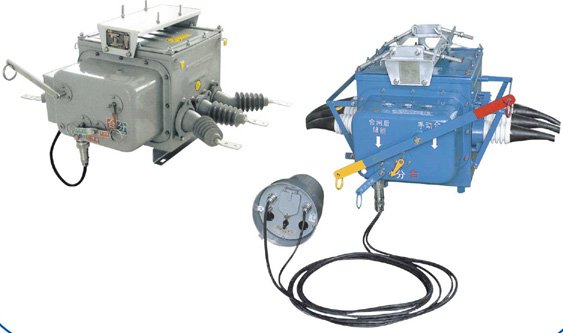

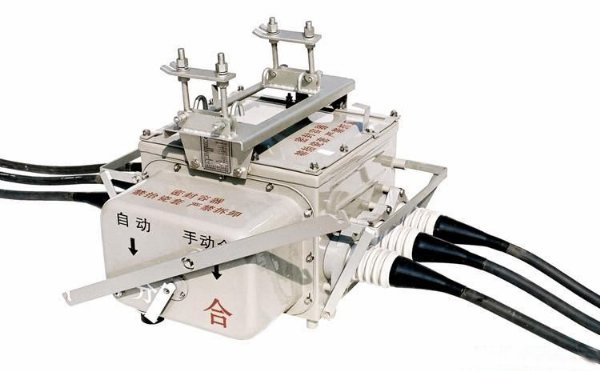

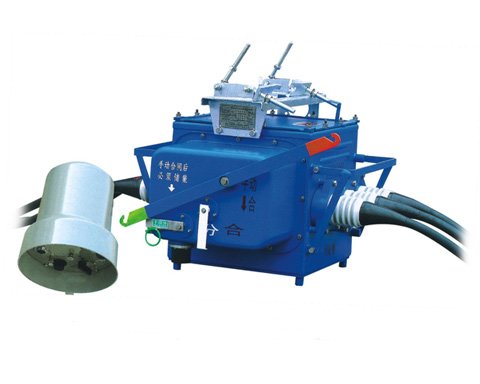

分界开关由引进东芝技术的VSP5-12真空负荷开关、故障检测控制器两大部分组成。通过航空插座及户外密封控制电缆进行电气连接。
采用真空灭弧，SF6气体绝缘，内置主回路隔离刀与灭弧室串联，绝缘性能高。
改进型的电磁机构，可以进行电动、手动合分。
开关上方设置压力释放区域，设有“翻牌”指示。
内置零序和短路保护电流互感器；内置（或外置）电压互感器，提供操作电源。
整套结构为免维护设备。
5、　 技术参数
5.1 开关额定参数

项目
单位
数据
额定电压
kV
12
额定绝缘水平
1min工作耐压（极间、对地/断口）
kV
干
42/49
湿
34
雷电冲击耐压（极间、对地/断口）
kV
75/85
额定频率
Hz
50
额定电流
A
630
额定短时耐受电流及持续时间
kA/4s
4月16日
额定峰值耐受电流
Ka
40
额定短路关合电流
kA
40
机械寿命
次
10000
净重
kg
210

注： 1.当产品使用场所的海拔高于1000m，绝缘耐压应进行相应的修正。
2.当内置PT时，禁止极间耐压。
5.2 控制器技术参数

序号
项目
规定值
备注
1
工作输入电压
AC220V
　
2
输入工作电压频率
50Hz
　
3
输入工作电压允许波动范围
220(1±20％)
　
4
整机功耗
＜10W
　
5
采样相电流输入值
60A～600A(一次值)
可整定
6
低电压动作值
10V～140V（二次值）
不可整定
7
电量输入值允许采样误差
±5％
　
8
过流保护动作延时时间值
0.1s～0.3s
不可设定
9
零序电流定值
0.2A～6A(一次值）
可设定
10
接地动作延时时间
0s～1200s
可设定

5.3 电流互感器
　　内置1只穿芯式零序CT，变比为20/1，0.2A～6A区段应保持线性关系，额定负载下的变比误差应小于3％，一次侧零序电流为400A时，二次输出电流有效值不小于6A。为提高机械强度，将CT本体用环氧数脂浇铸为一体。
　　内置2只（A、C相）单相CT供相电流保护使用，变比为600/1。
5.4 电压互感器
　　变比为10000V/220V，容量50VA，局部放电下于10pC,控制装置的操作电源及低电压元件均为PT二次提供。
