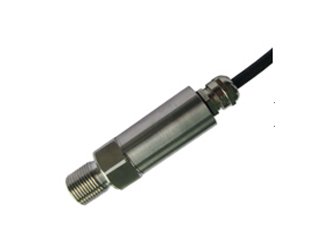

EYB45小外形压力变送器
一、概述
EYB45小外形压力变送器选用高精度、高稳定性带不锈钢金属膜片的力敏芯片，经严格精密的温度补偿、信号放大、V/I转换，将压力参数可靠的转换成工业标准的4～20mA或O～10mA信号输出，广泛用于石油、化工、冶金、电力、轻纺、环保等领域。
二、产品特点
 测量范围宽：0～2KPa～35MPa
 精度高：优于0.1％FS
 稳定性好：≤0.1％FS/年，≤0.01％FS/℃
 补偿温度范围宽：0～+70℃
 抗干扰设计
 体积小巧，安装方便
 本安防爆
三、技术参数
量程 KPa 0～2、100……1000
 MPa 0～2、10……35
压力形式 表压、绝压、负压
输出信号（mA) 4～20（1～5V）二线制
 0～10（0～5V）三线制
精度 0.1 0.2
非线性/迟滞性（％FS）/重复性 ≤0.1 ≤0.2
零点漂移(％FS/4h) ≤0.1 ≤0.2
零点及灵敏度温度漂移(％FS/℃) ≤0.01 ≤0.02
长期稳定性(％FS/年） ≤±0.2
工作电压（V) +12～+36（标定值为+24)
工作温度（℃） -20～+85
过载能力（％) 200
静压（MPa） 10～12
寿命 ＞lx10E8次压力循环（25℃)
负载电阻（Ω) R=(U-12.5)/0.02-Rd其中：U为电源电压，Rd为电缆内阻
响应时间(10～90％)ms ≤1
测量介质 与316兼容的腐蚀性介质
膜片材料 316L不锈钢
壳体材料 1Cr18Ni9Ti
接口 M20xl.5或用户自定
防爆等级 Exia II CT6

防护等级 IP67


四、外形结构

五、仪表选型
EYB45 EYB45小外形压力变送器
　 代号 压力类型
 D 差压
 G 表压（相对于大气压测量）可省略
 　  代号 测量范围
   1 0～2KPa
   2 0～10Kpa
   3 0～100Kpa
   4 0～1000Kpa
   5 0～1Mpa
   6 0～2Mpa
   7 0～6Mpa
   8 0～10Mpa
   9 0～35Kpa
   0 其他（需备注）
   　  代号 输出功能
     Ａ 4～20mA
     V 0～5V
     　 代号 精度等级
     　  1 ±0.1％
       2 ±0.25％
       　  代号 接口
         J1  M20×1.5　外螺纹
         J2  G1/2　　　外螺纹
         J3  其他（需备注）
         　  代号 防爆形式
           N 无
           I 本安
           d 隔爆

EYB45 G 5 A  1 J1 N （选型举例）
