　　　　　　　　　　　　　　 铝合金（固溶）热处理炉

　　　　　　　　　　　　　　　 一、 概　述
铝合金固溶炉（以下简称电炉）系周期作业式电阻炉，主要用于铝合金机件淬火处理的加热之用。具有炉温均匀、升温快、入水时间短、能源消耗低等优点。
温控系统采用PID固态继电器，日本岛电FP93智能双数显程序仪表控温，且控温精度高、炉温平稳、温差波动小。另用无纸记录仪记录炉温。
控温区除设有1支主控热电偶外,主控对角旁边72mm内放置Ф8mm不锈钢管各一支用于测温用于监控偶。监控仪表采用日本岛电SR3高精度数显仪表，实时监测炉内温度是否正常加超温声光报警。
　　　　　　　　　　　　　　　　二、技术参数
1．额定功率　　　　　　　　　75kW＋10％
2．额定电压　　　　　　　　　380V、3相、50Hz
3．额定温度　　　　　　　　　650℃
4．控温方式　　　　　　　　　PID固态继电器，日本岛电FP93智能数显程序仪表控温，无纸记录仪记录炉温。
5．加热元件接法　　　　　　　Y .
6．控温区数　　　　　　　　　1区
7．炉温均匀度　　　　　　　　±2.5℃～±4℃
8．控温（仪表）精度　　　　　±1℃
9．料筐尺寸　　　　　　　　　1200×1000×1000 mm（长×宽×高）
10．*大装载量　　　　　　　 500Kg
11．空炉损耗功率　　　　　　 ≤25kW
12．空炉升温时间　　　　　　 ≤1h
13．热循环风机
13．1．功率　　　　　　　　4.5KW
13．2．风量　　　　　　　　7500～9300m3/h
13．3．风压　　　　　　　　640～820Pa
13．4．转速　　　　　　　　1420r/min
14．炉门开闭电机　　　　　　 1.5KW
15．炉侧表面温升　　　　　　 ≤40℃
16．卷扬电机功率　　　　　　 2.2kW
17．工件淬火入水时间　　　　 ≤6S(炉门开启到位至工件全部入水)
　　　　　　　　　　　　　　　　三、结构简介

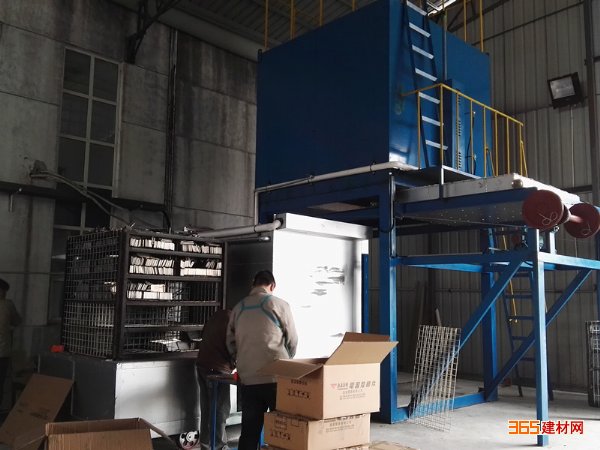

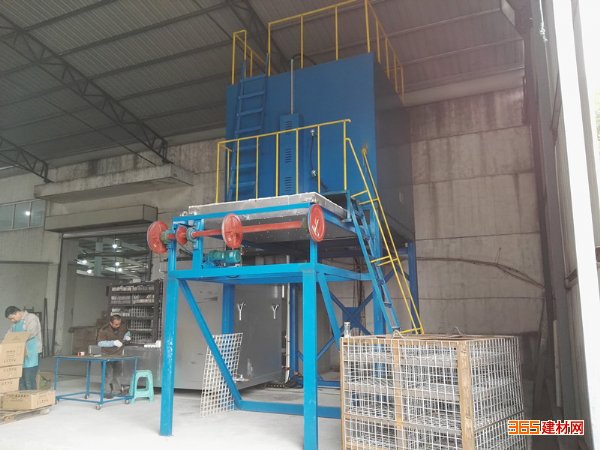

电炉结构由炉底支架、加热炉体、加热元件、热风循环系统、移动淬火水槽车、装料小车、料筐提升机构、控制系统等部分组成。
1、炉底支架
炉底支架采用12#方钢焊接而成，供搁置加热炉体之用。

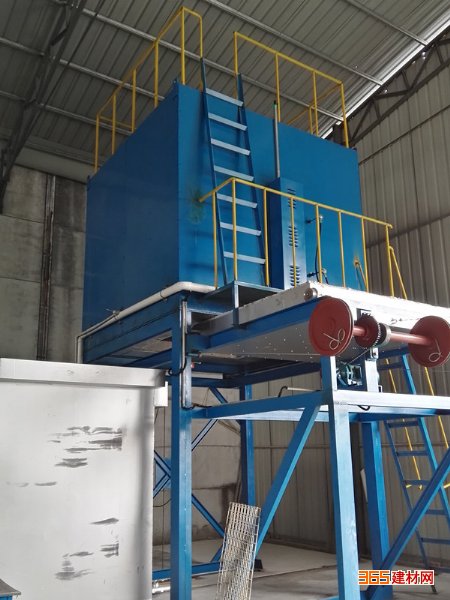

2、加热炉体
加热炉体由炉壳、加热元件、热风循环装置、炉门启闭机构等组成。
　　炉壳采用国标型钢及钢板焊接成圆筒形，炉壳外壁钢板厚4mm，结构牢固可靠，整体强度好，不易变形，外表平整光洁。内壁采用1Cr18Ni9Ti耐热不锈钢板（3Mm），导风板采用1Cr18Ni9Ti耐热不锈钢板（3Mm）¬制成。炉衬为全纤维结构(山东鲁阳股份有限公司产品)，耐火钎维*高使用温度为1200℃，采用耐火纤维叠压成形，压缩后容重为～230kg/m3，炉衬厚度240mm，使用此种方法制作，气密性好、具有牢固可靠、维修方便、使用寿命长、节能效果好、炉体重量轻、炉体外墙壁温升小等优点。因选用高温耐火纤维其使用寿命达5年以上。另外炉壳内表面贴附一层高温石棉板，起到隔热作用并保护炉壳表面不被腐蚀。
炉门安装在炉体下部采用槽钢及钢板焊接成形，内用耐火纤维填实，作保温和隔热之用，通过走轮搁置在支架上部的轨道上。炉门与炉体的密封是通过斜面机构来实现的(即炉门运行到炉体下部时，受斜面机构作用而上升与炉门口吻合密封)，炉门与炉体密封采用软密封，密封效果好。炉门启闭的动力为电动式
炉门开闭机构由电机、减速机、链条及链轮、钢丝绳及绳轮等组成。
