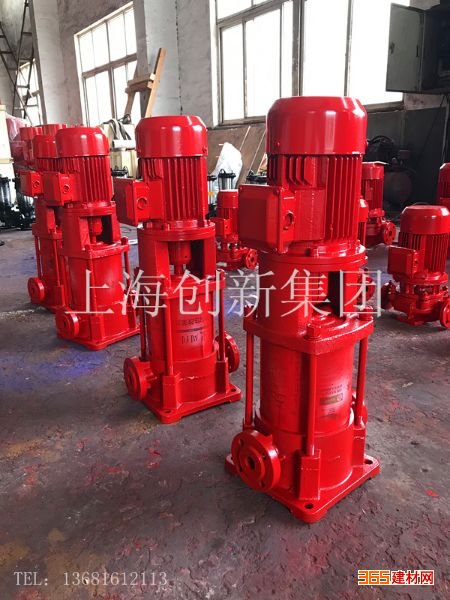

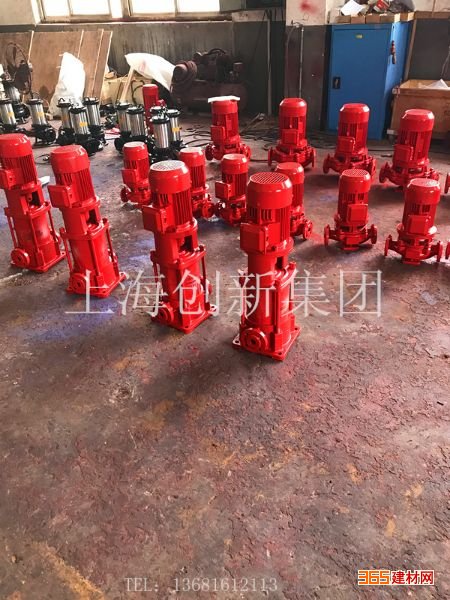

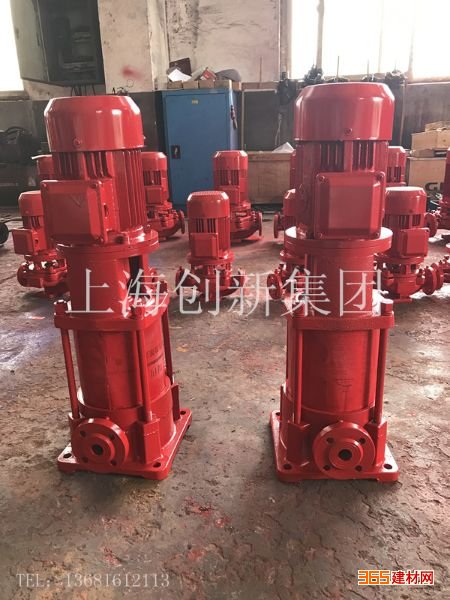

XBD系列固定消防泵

价格：电询 产地：上海 品牌：创新 型号：XBD17.0/20G-LG 规格：XBD-LG 上海创新给水设备制造（集团）有限公司 在线咨询

详情介绍更新时间：2018/1/19 10:46:22

是我厂根据市场对消防泵的实际需要及其特殊的使用要求，严格按照国家*新颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测，各项性能指标均达到或超过标准的要求。

使用条件：
泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

型号意义
XBD 5.0/5 G-LG

XBD：消防泵

5.0：出口压力为5公称（kg/cm2）

5：流量5（L/S）

LG：立式多级消防泵
多级立式消防泵产品特点：
泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。

产品用途：
XBD-LG多级立式消防泵主要用于各个事业单位、工程建设、高层大厦等到固定消防系统中的消防栓灭火系统。


XBD-LG多级消防泵的安装
1、安装前应检查有无杂质在泵的流道内。
2、直接安装中将泵放在基础上垫高30~40毫米(准备充填水泥浆之用),然后进行校正,并穿好地脚螺栓,充填水泥砂浆,经3~5开水泥干涸后,重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母。
3、泵与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连接,具体方法见安装示意图所示
4、泵安装位置应尽可能靠近水源处。
5、在进口管路上*好装在过滤网,以防杂质进入叶轮内部。滤网的有交面积应是进水管面积3~4倍,以保证液体的自由畅通。
6、泵用于有吸程场合,进水管端应装有底阀,并且进口管路不应有过多弯道。同时不得有漏水、漏气现象存在。
7、安装管路时,进、出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量。
8、为了维护和使用方便安全,在泵的进口管路上安装一只球阀和在泵出口附近安装一只压力表,并在压力表前面安装一只自位阀(防水锤),以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。
9、进口如需扩径连接,请选用偏心异径管道接头。

XBD-LG系列多级立式消防泵维护与保养：
运行中的维护和保养
　　　1、进水管路必须高度密封，不能漏水、漏气；
　　　2、禁止泵在汽蚀状态下长期运行；
　　　3、泵每运行500小时应对轴承进行加油；
　　　4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
　　　5、泵在运行中应有专人看管，以免发生意外；
　　　6、禁止泵在大流量工况运行时，电机超电流长期运行；
　　　7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
　　　机械密封的维护与保养
　　　1、机械密封润滑液应清洁无固体颗粒；
　　　2、严禁机械封在干磨情况下工作；
　　　3、起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。
　　　泵的装配和拆卸指导
　　　（一）部件的组装
　　　1、将导叶装进中段，末导叶装进出水段；；
　　　2、将轴套装在主轴的下端，并用螺钉固定；
　　　3、将轴承、底盖装在进水段上
　　　（二）总装
　　　1、将中段（已装好导叶）套进主轴并与进水段配合；
　　　2、再将*一个叶轮进口向下套进主轴上，直至叶轮的进口与进水段配合，转动主轴是否轻快；
　　　3、在主轴上套进一个轴套，直至与叶轮相碰；
　　　4、先将主轴装入进水段的轴承内；
　　　5、继续2、3、4直至完成N-1级的中段装配；
　　　6、将*后一个叶轮进口向下套进主轴上，直至叶轮的进口与中段配合，转动主轴是否轻快；
　　　7、旋入四根拉紧螺杆，并拧紧；
　　　8、拧紧主轴锁紧螺母；
　　　9、将出水段（装好末导叶）套进主轴并与中段配合；
　　　10、垫上锁紧垫片并锁紧；
　　　11、泵的诉卸过程按上述相反步骤进行。
　　　12、装上电机机架、电机、联轴器；
　　　13、装上机封，并盖上机封压盖；
　　　（三）注意事项
　　　1、装配过程中不能损坏密封纸垫；
　　　2、机械的端面应小涂润滑没并对中。
　　　3、所有的配合面必须干净，无任何颗粒。
