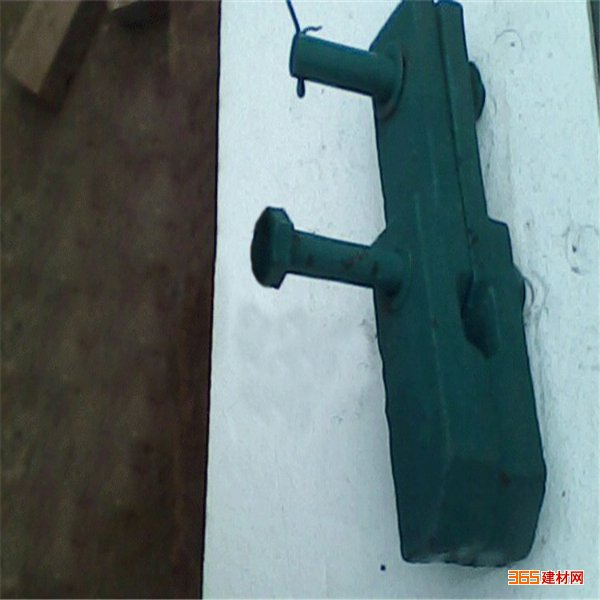

裕泽弹簧式夹轨器

价格：电询 产地：山东 品牌：裕泽 型号：夹轨器 规格：夹轨器 济宁市裕泽工业科技有限公司 在线咨询

详情介绍更新时间：2018/1/16 11:01:29

夹轨器弹簧式夹轨器
1、概述
夹轨器是防止轨道式运行机械沿轨道方向自由运动的安全装置，它适用于大型货场、煤场的斗轮机、堆取料机及各种桥式、门式集装箱起重机等轨道是起重搬运设备的抗风和抵御其它的外来冲击力。当主机关闭停用时，夹轨器自动夹紧钢轨，拖住主机，以保证主机不被风刮走。当主机开动使用时，则以液压装置使夹腿张开，以保证主机在轨道上自由行走。
2、主要技术参数
防滑力：100KN
电机功率：1.5KW
额定压力：12Mpa
适用轨道：QU80、QU70、P50、P43等
油泵电机每小时启动次数不小于2次。
3、结构和性能
弹簧式夹轨器的夹紧是以弹簧为动力，通过上弹簧座、连杆、钳腿及钳口铁来实施对钢轨的夹紧。
夹轨器的电路与主机行走电路联锁，即在夹轨器的钳腿完全张开后，大车行走电路才能接通。
夹轨器钳腿的张开靠其自身的液压系统，其工作方式是：通过夹轨器控制电路，在主机行走机构开始行走前，只接通夹轨器的油泵电机和电磁阀的电源，让压力油进入油缸前腔，推动弹簧，压缩弹簧，以使钳腿张开。待钳腿完全张开后，油泵电机电源被限位开关断，（但电磁阀此时仍保持通电状态），同时主机行走电机联锁电路接通，逐级能开始行走。油泵电机断电后，液压系统因单向阀和电磁阀的保护作用，从而保证钳腿处在张开位置。
若要夹轨器夹紧钢轨，则应使电磁阀断电，是压力油流回油箱中去。压力又回流时，经过集成块上的压力表接口旁边的调整螺钉，就可使钳腿的闭合时间随意调节。
当切断电磁阀电路时，联锁电路也同时切断了主机的行走电机电源。这样，要适当调整液压站中集成块压力表接口旁边的调整螺钉，调整夹轨器的夹紧过程的时间，以保证钳腿与钢轨接触前主机停下来。这一点很重要，因夹轨器决不可在主机尚在行走的情况下夹紧，否则，必将给夹轨器和钢轨造成损坏。
由于液压系统存在内泄漏，钳腿张开后，经过一段时间，张开度会减少，当减少到一定程度时，限位开关作用会切断时间继电器和接通油泵电机的电源。油泵电机一通电，会很快向油缸补油，使钳腿又恢复到完全张开位置。此时限位开关又会切断油泵电机电源和接通时间继电器电源。在此过程中，因时间继电器的延时作用，使大车行走联锁继电器K6始终通电，故不会影响正常运行。
