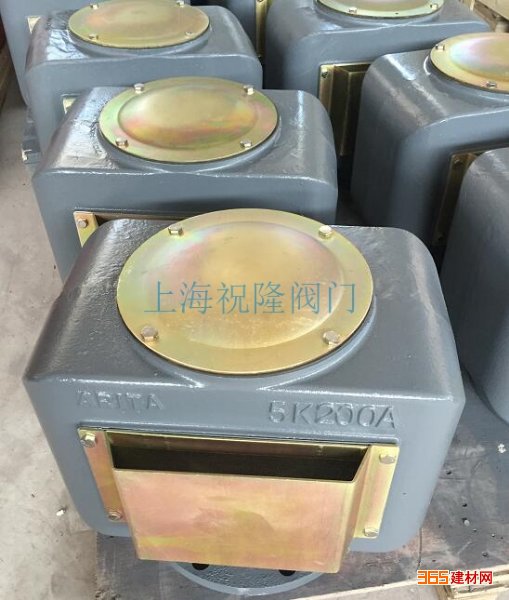

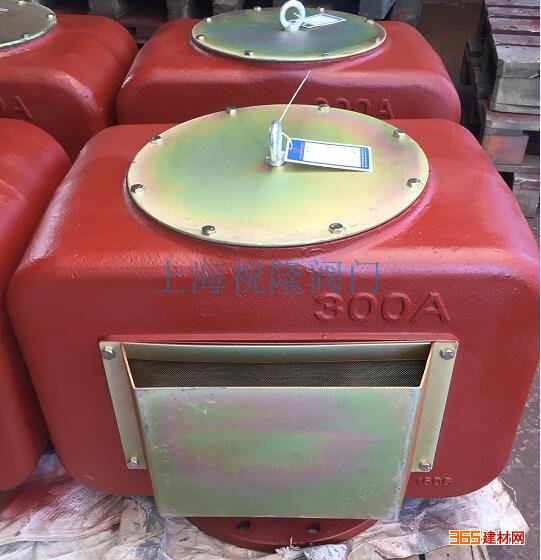

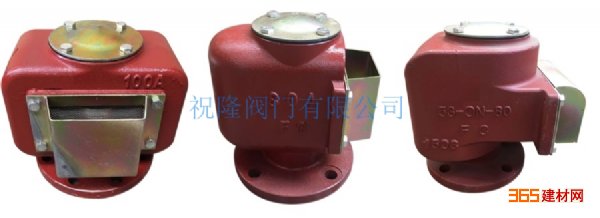

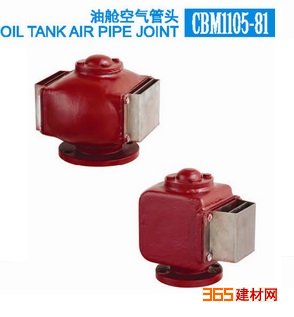

CB20037-2012船用空气帽 空气管头

价格：99元/件 产地：上海 品牌：祝隆阀门 型号：CB20037-2012 规格：DN40-350 上海祝隆实业有限公司 在线咨询

详情介绍更新时间：2018/1/11 10:10:33

基本零部件材料：
型     式 零 件 名 称 材      料
A、AS  名称 牌号 标准号
 盖及本体 灰铸铁 HT 150 GB 9439-88
  铸钢 ZG 200-400 GB 11352-89
 滤网 铜丝网GFW
0.475/0.16   GB 5330-88
 螺钉 青铜 QSn4-3 GB 5233-85
B、BS 头部 灰铸铁 HT 150 GB 9439-88
  铸钢 ZG 200-400 GB 11352-89
 浮球 阻燃玻璃钢
 滤网 铜丝网GFW
0.475/0.16 H 20 GB 5330-88
 垫板，眼板 碳素钢 Q 235-A GB 700-88
C 盖 青铜 QSn4-3 GB 5233-85
 本体 铸钢 ZG 200-400 GB 11352-89
  灰铸铁 HT 150 GB 9439-88
A、AS
B、BS
C、CS
D、DS
E、ES
FS 本体、上盖 球墨铸铁 QT 400-15 GB 1348-88
 浮子、浮球 不锈钢 0Cr26NiMo2 GB 3280-94
 导向螺栓 铝青铜 QA 19-2 GB 4429-84
 罩壳 薄钢板 Q 235-A GB 700-88
  不锈钢板 0Cr26NiMo2 GB 3280-94
 滤网 铜丝网 H20 GB 5530-88
 密封座 丁晴橡胶 HN 8433 GB 7038-86
2、空气管头的基本参数按表1。
型式 名 称 公称通用 适用范围
A．AS 帽式空气管头 50-250 油，水舱空气气管上端
B．BS 鹅颈式空气管头
C．CS 测深兼透气空气管头 50-100
D．DS 浮筒式油舱空气管头 50-350 油舱空气气管上端
E．ES 浮筒式水舱空气管头  水舱空气气管上端
FS 浮球式油，水舱空气管头  油，水舱空气气管上端
3、D、DS型浮筒式油舱空气管头
（1）、结构形式（见图4、图5）
（2）、基本尺寸（见表5）
表5
公称通径 结构尺寸 法 兰 连 接 尺 寸 壁厚 升程 重     量
 L H D1 D2 D B N D0 油舱 水舱
50 160 170 135 103 84 15 6 15 6．5 17 6．32 5．02
   140 110 90 16 4 14   6．24 4．49
65 190 200 155 123 104 14 6 15  22 10．66 9．16
   160 130 110 16 4 14   10．37 9．23
80 225 205 170 138 118 14 8 15 7．5 27 22．60 19．50
   190 150 128 18 4 18   23．01 19．97
100 245 235 190 158 138 14 8 15 8 27 27．40 24．40
   210 170 248 18 4 18   29．31 26．30
125 290 265 215 183 164 14 10 15  44 33．70 29．20
   240 200 278 20 8 18   35．46 30．96
150 367 300 240 208 190 14 12 15 9 53 39．02 34．92
   265 225 202 20 8 18   40．94 36．84
200 463 367 295 264 247 15 12 15  60 63．70 59．62
   320 280 258 22 8 18   66．79 62．71
250 550 460 365 327 306 16 14 17  78 90．10 83．20
   375 335 312 24 12 18   93．32 86．42
300 650 580 430 386 360 19 14 21 10 85 110．40 106．20
   440 395 365 24 12 22   112．67 108．47
350 770 680 480 436 410 20 16 21  95 121．50 112．40
   490 445 415 26 12 22   128．02 118．92
注：表中法兰尺寸栏内线上面值按GB569，下面值按GB2501的规定。
二、标记示例：
 1、公称通径为50mm，按GB569法兰连接尺寸和密封面铸钢帽式空气管头：
空气管头  A50G- CB/T 3594-94
 2、公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）的铸铁鹅颈式空气管头：
    空气管头 BS50HT CB/T 3594-94
 3、公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）的球墨铸铁浮筒式油舱空气管头：
    空气管头 DS50QT CB/T 3594-94
 4、公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）法兰连接尺寸球墨铸铁浮球式油舱、水舱空气管头：
空气管头 FS50QT CB/T3594-94
