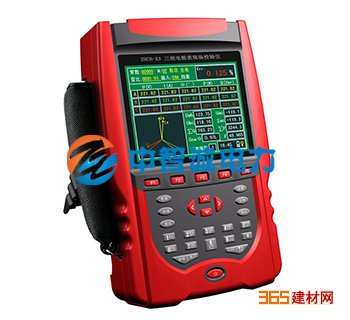

ZHCH-X3三相电能表现场校验仪

价格：电询 产地：武汉 品牌：中智诚电力 型号：ZHCH-X3 规格：0.1级和0.05级 武汉中智诚电力设备有限公司 在线咨询

详情介绍更新时间：2018/1/8 16:43:21

一、产品功能：
1、校验所有电能表电能误差，校核各种电能表常数；
2、同时校验同一回路中的主副表或同一回路中的有功、无功表；
3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；
4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；
5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；
6、表源一体，*大输出电流5A，*大输出功率８VA，在现场无负荷时进行电能表校验；
7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行全面测试；
8、测量TA变比，测量 PT、CT 二次负荷；
9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；
10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；
11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；
12、配各类条码扫描枪，将电能表条码扫描并存储到仪器中；
13、直接读取多功能电能表数据、测量各种电能表走字误差；
14、电池供电、在线取电、外接电源等多种供电方式选择；
15、支持小于5mA小电流测试，方便首检无负荷时接线识别；
16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；
17、配*电能表管理系统软件，实现无纸化办公；
18、存储全部测量数据，包括工作参数，方便事后分析。

二、产品特点：
采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；
采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；
高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示，T9汉字输入法；
宽工作电源AC 57.7～480V，在 -20℃～+40℃ 的温度范围内保证电能的准确性；
无电位器，提高了系统的稳定性和可靠性，彻底防止仪器因运输等外界原因造成误差改变；
电压自动换档 30～480V、电流直接输入 5A；
带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；
高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。
三、技术参数：
电压量程 AC 30-480V
电流量程
 端子输入 1A、5A
 钳表输入(一倍过载) 1A、5A、20A、100A、500A、1000A、1500A、3000A
端子输入误差 有功电能、功率、电压、电流 ±0.1％（0.1级）、±0.05％（0.05级）
 无功电能 ±0.1％（0.1级）
 频　　率 ±0.05Hz（0.1级）
 相　　位 ±0.1度（0.1级）、±0.05度（0.05级）
钳表输入误差 1A、5A（带钳表自修正）、20A ±0.2％
 100A、500A、1000A 1500A ±0.5％
电能脉冲常数 5A FL=36000P/KWh
FH=3.6×10000000P/KWh
 其它 FL=36000×5/额定电流(P/KWh)
FH=3.6×10000000×5/额定电流(P/KWh)
UI谐波测量 测量范围 2-51次谐波
 测量精度 ±0.01％（相对于100％基波)
频率范围 45—55Hz
相位测量范围 -180 — +180度
互感器变比 ＜±0.5％
电压影响 ＜±0.01％
频率影响 ＜±0.01％(45-55Hz)
温度影响 ＜±5ppm/℃(典型）
24小时变差 (0.1级) ＜±0.02％　　(0.05级) ＜±0.01％
功　　耗 约4.5VA
相对湿度 40％-95％ 无结露
外形尺寸 (长)249*(宽)154*(高)58mm
重　　量 1.8kg
四、产品配置：
　标准配置：主机1台、电能表校验系统管理软件1套（光盘）、5A钳表ABC相各1只、电压/电流鳄鱼夹10个、电压（电流）测试线1套、脉冲采集线1条、光电采样器1个、端子充电线1条、PC通讯线1条、《使用说明书》1本、《出厂检验报告》1张、仪器箱1个。
　选配件：20A钳表、100A钳表、500A钳表、1000A钳表、1500A钳表、红外通讯头、多功能读表头、U盘、电源适配器、微型打印机、手动开关、条码扫描枪、铅封读卡器、仪器箱、IPII光电头、TPGS08靠架
