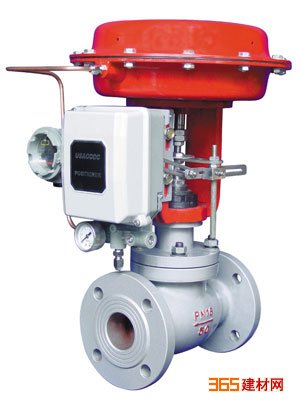

气动单座套筒调节阀

价格：2000元/台 产地：上海 品牌：HANLKA 型号：DN20 规格：DN20-300 上海菡尔佳泵阀有限公司 在线咨询

详情介绍更新时间：2018/1/8 15:40:34

由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。

阀体
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB/T79.2-94凹式
材　　料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填　料:　V型聚四氟乙烯、柔性石墨、不锈钢波纹管
阀内组件
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材　　料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
运行参数：
公称
通径
(mm) 阀座
直径
(mm) 额定流量系数Kv 额定
行程
(mm) 薄膜有效
面积cm2 固有可
调比 环境温
度℃ 基本误差 回差 死区 额定流量系数 泄漏
量
直线 等百分比
G3/4 3
4
5
6
7
8 0.08
0.12
0.20
0.32
0.50
0.80 10 220 50:1 -40~+85 不带定位器±5％


带定位器±1％
 不带定位器±3％


带定位器1％ 不带定位器±3％


带定位器0.4％ ±10％ 单座10-4阀额容量（套筒10-3阀额定容量）

　

20 10 1.8 1.6 10 350
12 2.8 2.5
15 4.4 4
20 6.9 6.3
25 25 11 10 16
40 32 17.6 16 25
40 27.5 25
50 50 44 40
65 65 69 63 40 560
80 80 110 100
100 100 176 160
150 125 275 250 60 900
150 440 400
200 200 690 630
250 250 1000 900 100 1400
300 300 1600 1440
使用范围：
该套筒型与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
