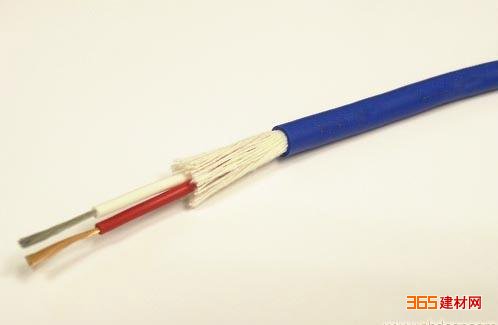

热电偶温度线 温度补偿导线系列

价格：99元/米 产地：美国 品牌：PMC_ 型号：B,R,S,N,K,E,J,T. 规格：详见说明 深圳市亿杰仪表有限公司 在线咨询

详情介绍更新时间：2017/12/20 16:55:20

分度号:B,R,S,N,K,E,J,T.


S – 铂铑10 纯铂 -50~1750℃
R – 铂铑13 纯铂 -50~1700℃
B – 铂铑30 铂铑6 +100~1820℃
K – 镍铬 镍硅 -180~1350℃
T – 纯铜 铜镍 -250~400℃
J – 铁 铜镍 -180~750℃
N – 镍铬硅 镍硅 -270~1300℃
E – 镍铬 铜镍 -40~900℃

色规:

IEC 584-3,BS:1843(1952),ANSI:MC 96.1(1982),DIN43713/43714,JIS:C1618(1981)

材质 温度应用范围
PVC -10℃~105℃
PTFE -75℃~200℃
玻璃纤维 -60℃~350/400℃
高温玻璃纤维 -60℃~700℃
陶瓷纤维 0℃~1000℃

导线尺寸表

线号
SWG
AWG
线号 SWG
AWG

英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米

0
0.324
8.23
0.3249
8.25
26
0.018
0.457
0.0159
0.404

1
0.300
7.62
0.2893
7.35
27
0.0164
0.417
0.0142
0.361

2
0.276
7.01
0.2576
6.54
28
0.0148
0.376
0.0126
0.320

3
0.252
6.40
0.2294
5.83
29
0.0136
0.345
0.0113
0.287

4
0.232
5.89
0.2043
5.19
30
0.0124
0.315
0.0100
0.254

5
0.212
5.38
0.1819
4.62
31
0.0116
0.295
0.0089
0.226

6
0.192
4.88
0.1620
4.11
32
0.0108
0.274
0.0080
0.203

7
0.176
4.47
0.1443
3.67
33
0.0100
0.254
0.0071
0.180

8
0.160
4.06
0.1285
3.26
34
0.0092
0.234
0.0063
0.160

9
0.144
3.66
0.1144
2.91
35
0.0084
0.213
0.0056
0.142

10
0.128
3.25
0.1019
2.59
36
0.0076
0.193
0.0050
0.127

11
0.116
2.95
0.0907
2.30
37
0.0068
0.173
0.0045
0.114

12
0.104
2.64
0.0808
2.05
38
0.0060
0.152
0.0040
0.102

13
0.092
2.34
0.0720
1.83
39
0.0052
0.132
0.0035
0.089

14
0.080
2.03
0.0641
1.63
40
0.0048
0.122
0.0031
0.079

15
0.072
1.82
0.0571
1.45
41
0.0044
0.112
0.0028
0.071

16
0.064
1.62
0.0508
1.29
42
0.0040
0.102
0.0025
0.064

17
0.056
1.42
0.0453
1.15
43
0.0036
0.091
0.0022
0.056

18
0.048
1.22
0.0403
1.02
44
0.0032
0.081
0.0020
0.051

19
0.040
1.02
0.0359
0.912
45
0.0028
0.071
0.0018
0.046

20
0.036
0.914
0.0320
0.813
46
0.0024
0.061
-
-

21
0.032
0.813
0.0285
0.724
47
0.0020
0.051
-
-

22
0.028
0.711
0.0253
0.643
48
0.0016
0.041
-
-

23
0.024
0.610
0.0226
0.574
49
0.0012
0.030
-
-

24
0.022
0.559
0.0201
0.511
50
0.0010
0.025
-
-

25
0.020
0.508
0.0179
0.455
　　　

SWG=(英联邦)标准线规 AWG=美国线规 GB/T 4990-1995
