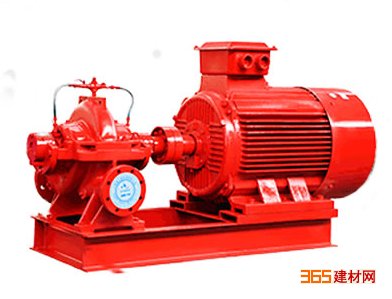

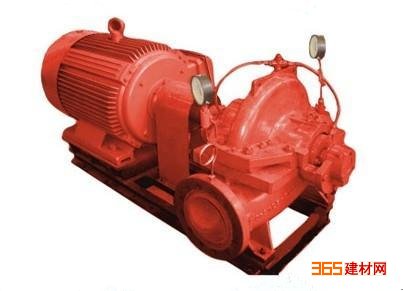

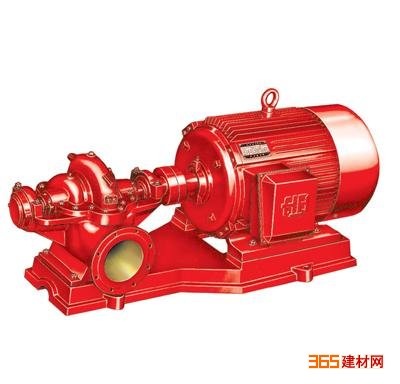

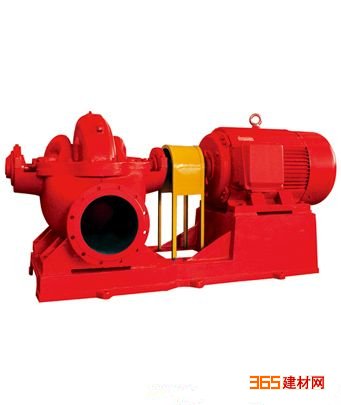

XBD-S型大流量高扬程消防泵

价格：电询 产地：西安 品牌：西安南方 型号：XBD-S 规格：152*123*135 南方泵业（西安）有限公司 在线咨询

详情介绍更新时间：2020/11/26 11:51:56

一、泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。其采用了可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高、安装维修方便。主要用于消防系统增压送水，也可适用于自来水厂、灌溉、排水泵站、电站、空调循环用水、工业供水系统、消防系统、船舶工业、炼油系统、采矿等输送液体的场合。

二、特点：

1、内置式密封润滑结构：泵内置式密封润滑结构，密封循环水对泵密封系统的润滑、冲洗更为直接、有效。
2、外形美观：直线型的外观并在泵盖上附加强筋，内置式密封润滑结构使泵整体结构浑然一体，灵活的结构设计使泵更加精美大方。
3、高效率：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体采用双流道设计，以减小径向力。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。
4、平衡精度高：转子部件动平衡精度为G1.0级。
5、轴：轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
6、双蜗壳：高扬程泵采用双蜗壳结构，减轻了径向力。

三、型号意义：

XBD 4.4/40-100 S -400A

XBD – 消防泵组代号
4.4 – 设计压力　(1/10MPa)
40 – 设计流量 (L/S)
100 – 排出口直径 (mm)
S – 蜗壳双吸式
400 – 叶轮名义直径 (mm)
A – 叶轮经*一次切割

四、技术参数：

流量：30-450L/S；
压力：0.20-1.5Mpa；
功率：18.5-460kW；
转速：980-2900r/min；
口径：80-500mm；
温度范围：≤105℃。

操作说明
 1.起动与停止
a起动前，转动泵的转子，应轻滑均匀。
b关闭出水闸阀，向泵内注水，要保证泵内充满水，无空气窝存。
C如果泵上装有真空表或压力表，要关闭其与泵相连接的旋塞才起动电动机，待转速正常后再打开：然后逐渐打开出水闸阀，如压力过大，可以适当的开启闸阀进行调节；反之压力过小时，将闸阀关小。
d均匀地拧紧填料压盖上的压紧螺母，使液体滴状漏出，同时注意填料肛处的温升。
e当水泵停转时，要先关闭真空表和压力表的旋塞和出水管路上的闸阀，然后关闭电动机的电源，如所处环境的温度较低时，则应将泵体下部的四方螺塞打开，去掉剩水，以免冻裂。
f长期停止使用时，应拆开水泵，将零件上的水擦干，在加工表面涂上防锈油保管好。
2.运行
a水泵轴承*高温度不应超过75°，同时注意电动机轴承温升。
b润滑轴承用的钙基黄油的用量以占轴承空间的1/3-1/2为宜。
C填料磨损时可适当压紧填料压盖，如磨损过多应更换
小贴士1：消防泵均采用不锈钢轴、铝青铜叶轮（国家消防验收标准），如有不同材质要求，订货时请另行注明。
小贴士2：消防泵每半年应至少启动1次，以防长期不用或保养不善产生锈蚀造成再次启动困难。
小贴士3：此泵尤其适用于需大流量消防场合，性能稳定。
