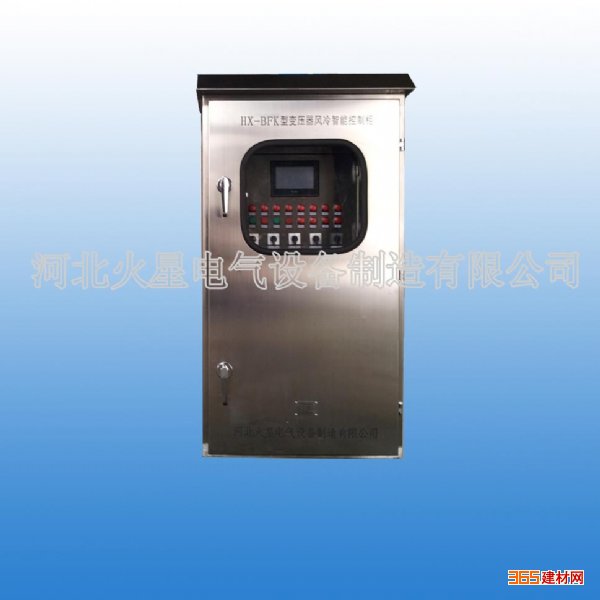

HX-BFK变压器风冷智能控制柜

价格：电询 河北火星电气设备制造有限公司 在线咨询

详情介绍更新时间：2017/11/24 16:13:15

一.1、变压器是电力系统非常关键的设备，它的安全运行对电力系统至关重要。变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高。变压器的绝缘老化程度决定了其使用寿命，绝缘老化主要受温度变化的影响。研究结果表明：在超越设计温度的情况下，温度每升高6℃，变压器的绝缘老化寿命就要减少一半，这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。
在110kV、220kV、330kV、500kV、750kV、1000kV的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式，HX-BFK型变压器风冷智能控制柜就是针对这两种冷却方式而设计的智能型控制柜。它可以实现远方、自动和就地手动控制方式；可以把各种信息上传显示和下行控制设定；可以对变压器整个冷却系统实现*优控制，达到节能、延长散热风机与循环潜油泵使用寿命的目的；能在高寒（-40℃）、高热（85℃）、高湿、高污秽以及高盐雾等恶劣自然环境场所可靠工作。
2、技术数据
2.1　控制风扇数量
控制柜可控制2~n组冷却风扇。
2.2　工作回路电源
频率为50赫兹,电压为AC380伏的三相四线制交流电源。
1)控制回路电源
电压为DC220V的直流电源，其可靠程度比工作回路电源高一个等级。
2)控制室信号电源
由用户自己确定。
2.3　冷却风扇全停跳闸回路电源
AC/DC220V均可通用。
3、控制柜的工作特点
1)当变压器投入电网运行时，能使风冷控制柜自动投入运行；
2)当运行中的变压器顶层油温及变压器负荷达到规定值时，能使自动状态的冷却风扇自动投入运行；
3)当任意一台冷却风扇出现故障时，都能发出告警信号；
4)当变压器退出电网运行时，能使风冷控制柜自动退出运行；
5)本控制柜采用两路独立电源供电，两路电源可任选一路工作或备用。当一路电源出现故障时，另一路电源能自动投入。
6)每组冷却风扇的工作状态分为：手动、自动和停止。在投入运行前，应根据具体情况来确定每组冷却风扇的工作状态。
