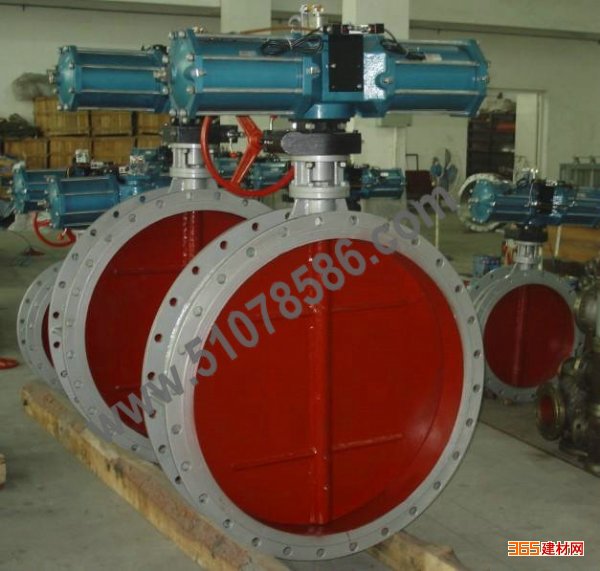

D641W气动通风蝶阀厂家直销

价格：电询 产地：上海 品牌：桥波 型号：D641W 规格：常规 上海桥波阀门有限公司 在线咨询

详情介绍更新时间：2017/10/17 15:22:38

质量可靠、价格合理、售后服务完善。『气动通风蝶阀』适用于各种轻重工业及楼宇管道。桥波品质，全球共享!【蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

特点：广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。


用途及特点
本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

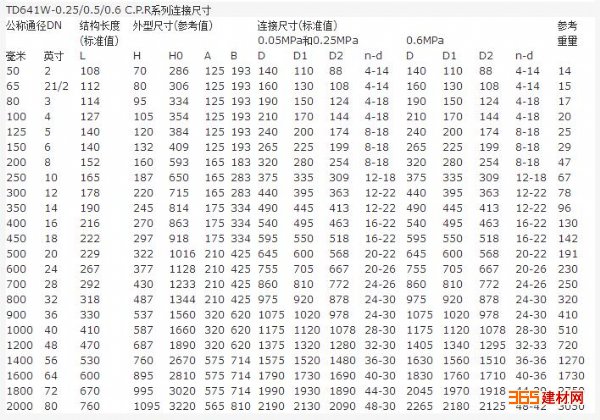

主要技术参数
公称通径
DN
50～2000
公称压力
PN(MPa)
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1.5％泄漏量
适用介质
煤气、含尘气体、烟道气等
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动
主要零件的材质
零件名称
材料
阀体
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
阀座密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料
氟塑料、柔性石墨
蝶阀密封材料选用和适用温度
材料品种
碳素钢
低温碳钢
合金钢
奥氏体不锈钢
铬钼钒钢
代号
WCB
LCB
WC6或WC9
C5或以C12
铬Cr-18型type304、316
12CrMoV
耐*高温度
425℃
345℃
595℃
650℃
600℃
560℃
耐*低温度
-29℃
-46℃
-29℃
-29℃
-196℃
-40℃
适用工作温度
425℃
345℃
595℃
650℃
600℃
560℃
蝶阀密封材料选用和适用温度
材料品种
碳素钢
低温碳钢
合金钢
奥氏体不锈钢
铬钼钒钢
代号
WCB
LCB
WC6或WC9
C5或以C12
铬Cr-18型type304、316
12CrMoV
耐*高温度
425℃
345℃
595℃
650℃
600℃
560℃
耐*低温度
-29℃
-46℃
-29℃
-29℃
-196℃
-40℃
适用工作温度
425℃
345℃
595℃
650℃
600℃
560℃
