AMT-PA300一体式在线氨氮变送器

价格：电询 产地：深圳 品牌：云传物联 型号：AMT-PA300 规格：套 深圳市云传物联技术有限公司 在线咨询

详情介绍更新时间：2017/10/11 10:05:38

一、 设备应用环境说明
是一种PVC膜的铵离子选择电极，用于测试水中的铵含量。能够做到快速、简单、精确和经济。本说明书中详细介绍了氨氮变送器的通讯协议，电极准备，操作校准等步骤。
 信号输出： RS485（ Modbus/RTU 协议）。
方便连接到 PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。
双高阻抗差动放大器，抗干扰强，响应速度快。
专利的铵离子探头，内部参比液在至少 100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续 20 个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极成倍延长。
 易于安装：3/4 英寸 NPT 螺纹（管螺纹），便于安装在管道和罐体。探头和显示部分可分开，通过电缆连接。
 IP68 防护等级。
二、 技术参数、功能和规格要求
1. 技术参数

型号 AMT-PA300
量程范围 0～1000mg/l
pH 范围 4～9pH
分辨率 0.1mg/l
精度 ±5％F.S
工作温度 0～50℃
工作压力 ＜0.1MPa
温度补偿 自动温度补偿(PT100)
供电 12VDC～24VDC ±10％
信号输出 RS485(Modbus/RTU)
接液材质 PVC 或 POM
安装方式 3/4 NPT 螺纹，浸入式安装
线缆长度 5m，其它长度可定制
校准方式 两点校准
功耗 ＜0.5W
防护等级 IP68

2. 通讯协议
2.1 数据格式
Modbus 通信默认的数据格式为: 9600、n、8、1（波特率 9600bps，1 个起始位，8 个数据位，无校验，1 个停止位）。
波特率等参数可以定制。
2.2信息帧格式
a) 读数据指令帧：
06 03 xx　　 xx xx　　 xx xx　　 xx
地址 功能码 寄存器起始地址 寄存器数量 CRC 校验码（低字节在前）
b) 读数据应答帧：
06 03 xx　　 xx….. xx xx　　 xx
地址 功能码 字节数 答应数据 CRC 校验码（低字节在前）
c) 写数据指令帧：
06 06 xx　　 xx xx　 xx xx　　 xx
地址 功能码 寄存器地址 写入数据 CRC 校验码（低字节在前）
d) 写数据应答帧（同写数据指令帧）：
06 06 xx　　 xx xx　　 xx xx　　 xx
地址 功能码 寄存器地址 写入数据 CRC 校验码（低字节在前）

2.3 寄存器地址
寄存器地址 名称 说明 寄存器个数 访问方式
40001
(0x0000) 测量值+温度 4 个双字节整数，分别为
测量值、测量值小数位
数、温度值、温度值小数
位数。 4（8 字节） 读
44097
(0x1000) 零点校准 在去离子水溶液中校准，
写入数据为 0。 1（2 字节） 写
44101
(0x1004) 斜率校准 在满量程标准液中校准，
写入数据为 0。 1（2 字节） 写
44103(0x1006) 零点校准值 返回校准的零点值。 1（2 字节） 读
44105(0x1008) 斜率校准值 返回校准的斜率值
x1000。 1（2 字节） 读
48195
(0x2002) 传感器地址 默认为 6，写入数据范围
1-64。 1（2 字节） 写/读
48225
(0x2020)
 恢复出厂 校准值恢复出厂设置，写入数据为0 1（2 字节） 写

注意：
a)寄存器地址为根据 Modbus 协议定义的带寄存器类型的寄存器起始地址
b)（括号中的 16进制表示的实际的寄存器起始地址）；
b) 更改传感器地址时，返回指令中的传感器地址为更改后的新地址。
c) 读取数据时返回测量值的数据定义：
xx　　 xx xx　　 xx xx　　 xx xx　　 xx
2 字节测量值 2 字节测量值小数位数 2 字节温度值 2 字节温度小数位数

数据类型默认为：双字节整型，高字节在前；其他如浮点数类型可选。
2.4 命令示例

a) 设置传感器 ID 地址
作用：设置电极的 Modbus 设备地址；
将设备地址 06 改为 01，范例如下
请求帧：06 06 20 02 00 01 E3 BD；
应答帧：01 06 20 02 00 01 E2 0A；
b) 读取数据指令：
作用：获取测量探头的氨氮值和温度；氨氮的单位为 mg/l；温度的单位为摄氏度。
请求帧：06 03 00 00 00 04 45 BE；
应答帧：06 03 08 00 62 00 02 01 01 00 01 24 59
读数示例：
 温度值
00 62 00 02 01 01 00 01

如：氨氮值： 00 62 表示十六进制读数氨氮值， 00 02 表示氨氮数值带 2 位小数；
温度值： 01 01 表示十六进制读数温度值，00 01 表示温度数值带 1 位小数。
c) 校准指令：
零点校准。作用：设定电极的氨氮零点校准值，零点值以去离子水为校准标准，示例参看
如下；
请求帧：06 06 10 00 00 00 8C BD
应答帧：06 06 10 00 00 00 8C BD
斜率校准。作用：设定电极的氨氮斜率校准值；斜率校准在满量程溶液中进行，示例如下：
请求帧：06 06 10 04 00 00 CD 7C
应答帧：06 06 10 04 00 00 CD 7C

2.5 错误响应

如果传感器不能正确执行上位机命令，则会返回如下格式信息：
定义 地址 功能码 CODE CRC 校验
数据 ADDR COM+80H xx CRC 16
字节数 1 1 1 2
a) CODE：01 – 功能码错
03 – 数据错
b) COM：接收到的功能码

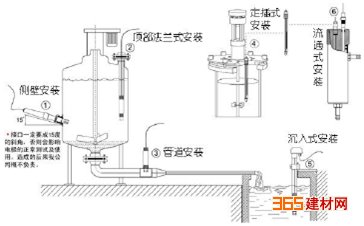

3.安装方式
（请查看产品图）

4. 接线

4.1 线缆信息

其引接定义为：
a) 红色线—电源线（12～24V）
b) 黑色线—地线（GND）
c) 蓝色线—485A
d) 白色线—485B
e) 裸露线—屏蔽线

4.2 线缆规格说明

考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，要求线缆具有一定的防腐蚀能
力。线缆外径Φ 6 mm，所有接口均要求做防水处理。

5. 质量保证

本公司提供自销售日起一年内的本机售后保证，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏。

6. 配件和备件

此产品包括：
带传感器的变送器 1 支
说明书一份
合格证一张
1000ppm 铵离子标准液 1 盎司
参比电极填充液 1 盎司

7. 铵离子电极使用保养

用蒸馏水中（或去离子水中）清洗电极，吸干。不要擦干。把电极放到电极支架上。使用前，将电极前端浸在蒸馏水
