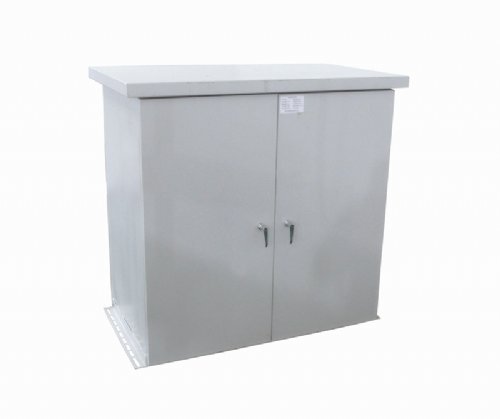

400v低压综合配电柜(JP柜)0.4kv无功补偿装置

400v低压综合配电柜(JP柜)0.4kv无功补偿装置
价格:5000元/面
产地:河北保定
品牌:硕成
规格:1330x800x1150mm
保定市硕成科技有限公司
在线咨询
详情介绍更新时间:2017/9/13 16:02:41
一、是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中,具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱,同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008,并通过了3C认证,是目前电网改造中理想的低压成套装置。
适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

二、特点
可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案,具体方案号如下:
01——配电+补偿+计量   02——配电+补偿   03——配电+计量   04——补偿+计量     05——配电          06——计量       07——补偿
三、主要性能
1、响应及时迅速,补偿效果好,工作可靠,也可根据用户需求加入漏电保护器
2、保护功能:过压、过载、欠压、欠流、短路、缺相、零序超限等功能
3、自动运行功能:停电推出、送电后延时10s自动恢复
4、可提高电网功率因数达到0.95以上
四、运行条件
1、环境温度:  -40℃~+55℃
2、空气相对湿度:≤90%(相对环境温度为20℃~25℃)
3、海拔高度:  不超过3000m
4、环境条件:  适用于箱体内安装,不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。
5、安装位置:与地面垂直的倾斜度不超过5º
五、技术参数:
1、额定电压:400V
2、额定频率:50Hz
3、配用变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA )
4、电容分组:一般分2、3、4、5级,如用户有特殊要求,按用户要求配置。
5、馈电回路:一般分2路,每路按所配变压器总容量的80%~100%配置,如用户有特殊要求,按用户要求。
6、补偿方式:循环投切,编码投切,模糊控制自动投切。
7、控制物理量:无功功率或无功电流
8、*快响应时间:≤20ms
六、安装调试
1、安装前检查
  检查设备是否完好无损,随机资料及配件是否齐全,如发现问题应及时与厂家联系。
2、安装接线
1)产品安装与变压器台架下方或侧边,配电箱固定件由用户自备。
2)产品的安装参照安装示意图(见图2),进出线采用电缆或穿管绝缘导线与变压器或低压馈电架空线连接。
3、通电前的检查与实验
  产品安装完毕后,投入运行前需进行如下项目的检查与实验。
1)检查箱体内是否干燥、清洁。
2)电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。
3)主要电器元件的通断是否可靠、准确,辅助接点的通断是否可靠准确。
4)仪表指示与互感器的变比及极性是否正确。
5)母线连接是否良好,其绝缘支撑件、安装件及附件是否牢固可靠。
6)用500伏兆欧表测量绝缘电阻不得低于10兆欧,浏览量时应断开电子设备、电容器及消耗电流的器件如线圈。
4、通电调试
1)电能表调试
●馈电主回路通以额定电压和一路负载,电能表应能运转正常。
●馈电主回路施加额定电压,断开全部负载电能表转动不应超过1圈。
2)无功功率自动补偿控制器的调试
  控制器出厂里投入、切除门限,延时时间,过压门限,已按有关标准整定,如需重新整定,请按照无功功率自动补偿控制器的使用说明进行调整。
七、使用与维护注意事项
1)必须由合格的电气人员进行该产品的操作、维护和检修。
2)维修时要先断开电源,待补偿电容器放电完毕后再进行维修。
3)电缆进出处应采用可靠密封措施,确保运行安全。
4)断路器应定期进行维修。
5)如综合配电箱主开关选用刀开关,则必须在无负荷情况下,分合刀开关,以确保人身安全。
6)如用户选用带有无功补偿装置的综合配电箱,则产品中的无功功率自动补偿控制器,应严格按照使用说明书操作、检验。
八、外形及安装尺寸(可以根据客户要求确定)

九、订货须知
  1、方案编号
  2、配变容量、馈电路数、补偿容量、电容器分组要求
  3、对控制器、投切开关、电能表、箱体材质和颜色的要求
  4、是否加装漏电保护功能
  5、是否配套安装支架
保定市硕成科技有限公司
主营业务:6-12kv户外高压柱上断路器,高压计量箱,低压无功补偿综合配电柜,组合互感器,新型安全防盗电子锁
联 系 人 :史敬
联系方式:0312-8925219 15030292598 联系我时请告知是在建材采购网看到的
