H-620A高清车载式双向语音数据无线视频传输系统

价格：30000元/套 产地：深圳 品牌：鑫日升 型号：H-620A 规格： 485×340×90 mm 深圳市鑫日升科技有限公司 在线咨询

详情介绍更新时间：2017/9/6 10:57:23

用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄和很强的抗多径干扰能力，能够实现非视距（NLOS），高速运动情况下实时传输高质量图像。具备双向对讲/数据传输功能，使现场指挥更具灵活性。
　
采用H.264数字视频编码标准，输出高清HD1080P画质，分辨率达1920*1080（向下兼容1080I、720P、480P及标清）。

广泛应用于军事侦察、边防巡逻、公安（含消防、森林消防、交警）、人防应急、水利防汛、环保监控、电力巡查、铁路抢险、海事执法、城管执法、工地/码头/油田监控、电视转播、卫生防疫等或突发事件应急指挥。适合城区内、海上、山地等多种复杂地理环境下的视频实时移动传输。
H-620A高清车载式双向语音/数据无线视频传输系统,适用于移动监控车～指挥中心。也可用作中继设备，使传输距离更远。

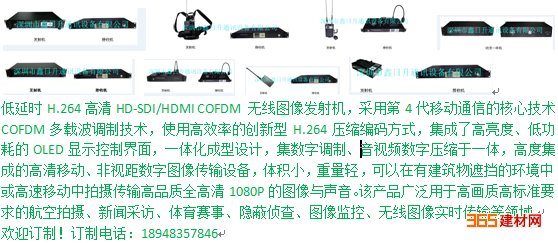

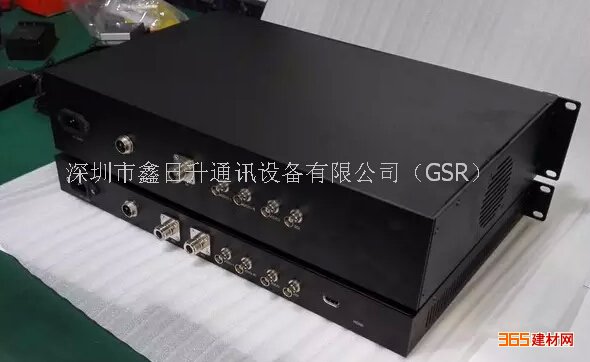

　　　　　发射机　　　　　　　　　　　　　　　　　　　接收机
一、技术指标：
发射机
工作频率 300MHz～2300MHz ，频率订制
语音频率 150～240MHz ，频率订制
射频功率 10～30W可调
FEC 1/2，2/3，3/4，5/6，7/8
保护间隔 1/32，1/16，1/8，1/4
信道带宽 2/2.5/4/8MHz
码流 2Mbps～12Mbps
时延 ≤200ms
误码率 ≤10-6
音视频压缩格式 H.264
传输距离 空对地＞100公里；海面＞50公里；城区内＞8公里；郊区＞15公里
音视频接口 1路HDMI， 2路AV接口 ，1路语音对讲接口/数据接口
图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清
图像帧率 24、50、60帧/秒，兼容其它帧率
电　源 AC220V
尺寸规格 485×340×90 mm
重　量 5Kg

　接收机
工作频率 300MHz～860MHz ，频率订制
语音频率 150～240MHz ，频率订制
信道带宽 2-8MHz
灵敏度 2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm
接收技术 空间分集技术
接收极化 垂直极化，双天线接收
音视频解压格式 H.264
音视频接口 HDMI 1路， 2路音视频BNC　 1路语音航空接口/数据接口
图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清
图像帧率 24、50、60帧/秒，兼容其它帧率
电源 AC220V/DC12V
尺寸规格 480*280*45mm， 1U机箱
重量 4Kg

二、方案示意图


三、方案拓扑图



四、系统清单：
　 发射机　　　 1台　　　　　　　　HDMI/HD-SDI线　　　 1条
　 接收机　　　 1台　　　　　　　　发射天线　　　　　　 2根　　　　　　　　
　 玻璃钢天线　 2根　　　　　　　　话唛　　　　　　　　 2个
　 电源线　　　 2条　　　　　　　　天线吸盘　　　　　　 2块
　 馈线　　　　 2条（长度根据现场实际）
