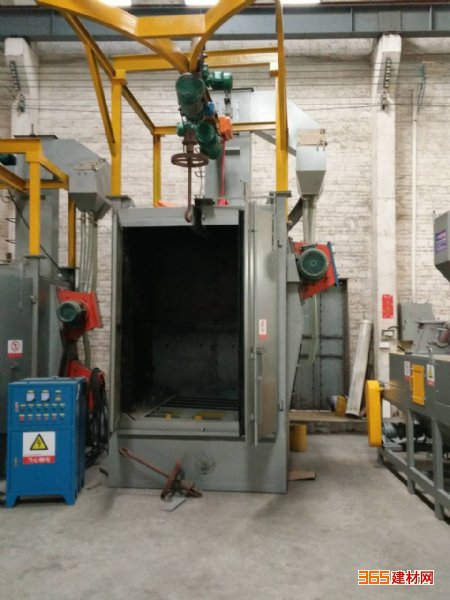

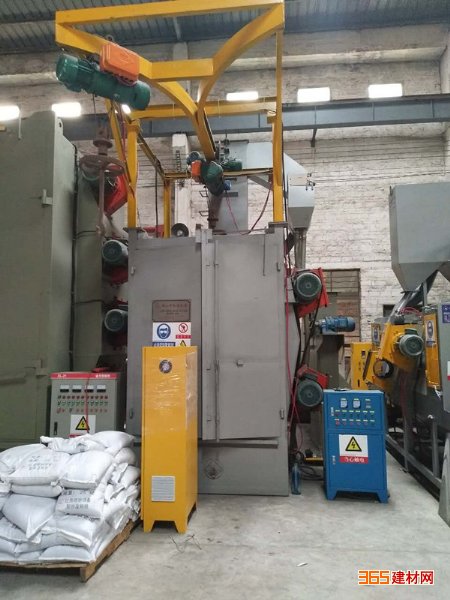

佛山红海Q376吊钩式抛丸机生产厂家

价格：16800元/台 产地：佛山 品牌：红海机械 规格：Q37系列 佛山市南海区大沥红海机械经营部 在线咨询

详情介绍更新时间：2022/6/29 11:54:15

本机适用于多品种，中、小批量的铸锻件及铆焊件的表面

清理或强化，尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。

该机的主要特点是：

1、  采用了无地坑结构，安装方便，减少投资费用。

2、  结构紧凑，生产效率高，清理质量好，工作安全可靠，运转平稳。

3、  吊钩具有自行升降、行走和室内旋转三种功能。



二、主要技术参数

1、  清理室外形尺寸（长×宽×高） …… 1500×1500×2400mm

2、  清理一钩工作需用时间：

铸  件 …………………………………8~15min

铆焊件 …………………………………6~10min

3、 　抛丸器…………………………………2 台

　　　叶轮直径………………………………Ф250mm

　　　转 　 速………………………………… 2900r/min 　

*大抛丸量 ………………………………2×200kg/min

电机功率 …………………………………… 2×7.5kw

4、 需弹丸直径……………………………… 1~2mm

5、 提升机：

皮带速度………………………………… 1.23M/s

斗 　　 距………………………………… 240mm

提 升  量 …………………………………24t/h

电机功率……………………………………2.2kw

6、 螺旋输送器：

螺旋直径………………………………Ф200mm

螺旋节距 ………………………………220mm

输 送  量 …………………………………24t/h

7、 分 离  器:

分 离  量 …………………………………24t/h

分离区风速 ………………………………4~5m/s

分离口风速 ……………………………18~20m/s

8、 吊  钩： 　　

吊钩载量………………………………… 1000kg

自转速度……2.8m/min 　　 电机功率  ……0.55kw

运行速度……20m/min 　　　电机功率 ……0.2 kw

升降速度……8m/min 　　　　电机功率…… 1.5kw

9、首次加入弹丸量……………………………350kg

10、弹丸消耗量…………………………………10kg/h

11、全机所需通风量  ………………………… 3800m3/h

其中：清理室  …………………………………2800m3/h

分离器………………………………… 1000m3/h

12、除尘器风机功率……………………………5.5kw



三、工作原理与结构特征

机器的结构，由清理室，大门、轨道、吊钩、提升机、供

丸系统、分离器、抛丸器和电器系统等组成，其主要部分分述如下：

1、  清理室

　清理室系焊接结构，为了使抛射出的弹丸能有效的抛射到被清理工件的表面上，安装抛丸器的一侧，壁板倾斜一角度，

室内在抛丸器所对的各面设有金属保护板，其它处敷设保护板，以保护室壁不被弹丸破坏。

2、  大门 　　 大门两扇外开，增加室清理容积，为安全起见，大门上方装有一限位开关，必需待大门关闭后，方能起动抛丸器。

3、吊钩

吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。

4、提升机

本机采用平皮带传动的斗式提升机，其落料形式采用离心重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜丸管前有堕落返回，则应调节螺栓调整带轮所处的高度，

当机器因丸量过多或有大块物料被别住时，可打开下罩底部处的盖板进行清除。

5、供丸系统

弹丸流量多少以闸门的开启间隙大小来控制，而闸门开启间隙的大小是通过闸阀进行调整，从而使弹丸的流量与抛射 量大至相等。

6、丸砂分离器

此结构属风选流幕式分离器，由提升机输送来的丸砂混合物经定量门流出形成一个厚度约 20mm 的丸砂幕，在分离区内通过由风机产生的水平气流，由于丸砂及灰尘的比重和颗粒不

同，被气流吹过后，重的弹丸偏离很小的距离，它们落于贮丸斗内继续使用，砂和粉碎后的小颗粒弹丸偏离的距离大，落于灰砂斗内从废料管排出，粉尘则经除尘管道排出。

如发现沿分离方向上分离效果不一样时，调节风量门让其通过分离区的风速都在 4~5 米/秒的范围内，方能达到良好的分离效果。

7、螺旋输送机器

它是由提升机的下皮带轮直接驱动螺旋节，将清理室落下的丸砂输送到提升机底部，为了防止较大杂物进入螺旋输送器和提升机，在清理室底部放有筛网。

8、抛丸器

抛丸器主要由叶轮、叶片、分丸轮、定向套、护罩体、电机等主要零件组成。分丸轮固定在电机轴上与叶轮一起旋转，定向套则由定向套压圈固定在护罩体上。若转动定向套，则可

改变弹丸的抛射方向，定向套窗口的角度大小，决定弹丸的抛射角， 弹丸的径向射角一般为60度左右。
