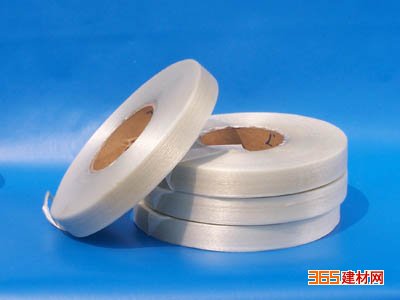

酰亚胺无纬带

价格：电询 许昌盛拓绝缘材料有限公司 在线咨询

详情介绍更新时间：2017/8/2 10:03:29

【组成】用经过处理的单向排列的连续的有捻或无捻的无碱玻璃纤维纱浸渍耐高温热固性树脂制成的具有一定宽度的带状绝缘绑扎材料。
【特性】
1、耐高温：H级，可在180℃长期连续工作。
2、抗张强度大，有刚性，绑扎力强。
3、固化时间短，节约工时。
4、易退卷，利用率高。
5、电气绝缘性能优良。
　　　 【用途】本品广泛应用于直流电机、牵引电机、发电机、变压器、避雷器、互感器等的制造与维护。
　　　 【执行标准】JB/T6236.3-92
　　　 【贮存期】应贮存在30℃以下的环境中，环境温度高于30℃，应存放在冷藏箱中。
　　　　
贮存温度，℃ ≤5 6 ~10
11~15 16~20 21~25 26~30
贮存期，月 12 8 6 4 3 2
　　　
　　　 【使用说明】
　　　　1、无纬带应储存于常温下。气温高于30℃时，应存放在冷藏箱内。
　　　　2、需检测无纬带性能时（测挥发物含量等）应在塑料袋中取出后1小时内进行。
3、无纬带从冷藏箱中取出使用前，应让其在塑封、室温下存放24小时后，方可使用。
4、无纬带在使用过程中，如张力不匀或绑扎不平整，容易造成分叉。建议将整盘的无纬带整理后继续使用。
5、无纬带绑扎*好在室温下进行，但热态绑扎效果更好。
　 热态绑扎方法：
　（A）预热被绑扎工件，预热温度为摄氏80℃左右，时间为1小时左右。
　（B）预热无纬带：将无纬带放于40℃±5℃烘箱内20分钟左右，取出使用（预热无纬带时间不宜过长，温度不宜过高，避免过早固化，预热后的无纬带需一次用完)。
6、绑扎张力≤1000N/cm(厚0.17mm)，绑扎速度以每分钟10m-15m为佳。
7、绑扎结束后，应将尾端锁住，可防施加的张力损失，导致紧固的无纬带松脱（可将尾端嵌入内一层无纬带中，以利压缩）。
8、建议分段固化：80℃1小时，120℃1小时，130℃6-8小时，（不间断地连续固化，不包括工件升温时间）牵引电机、大电机建议固化时间在*高温时达6小时以上。
9、如果使无纬带的固化与浸漆烘干一次热处理完成，需要做实验，确定浸漆的烘干过程对无纬带的固化无碍。
10、用手工绑扎工艺时，需含胶量、挥发物较大的无纬带。

许昌盛拓绝缘材料有限公司
主营业务：绝缘套管类 绝缘复合材料类 绝缘纸/板类 绝缘薄膜类 层压制品类 树脂浸渍纤维制品类 油漆树脂和胶类 绑扎带类
联 系 人 ：忽先生
联系方式：0374-3188663 15803743295 → 联系我时请告知是在建材采购网看到的
