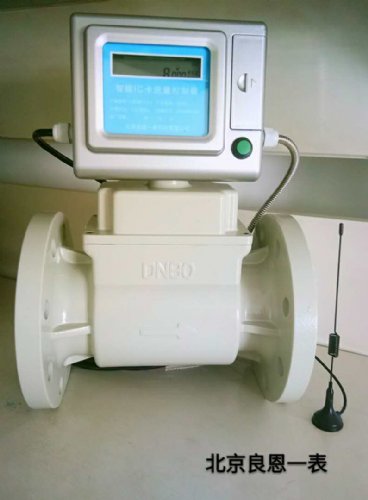

远程燃气IC卡控制器

价格：电询 北京良恩一表科技有限公司 在线咨询

详情介绍更新时间：2017/7/31 11:31:28

工作介质：天然气、煤气、液化石油气、沼气；
流量范围：
型号规格
公称通径DN(mm)
流量范围（m3/h）
QYQF-40
40
7～60
QYQF-50
50
10～100
QYQF-80
80
25～400
QYQF-100
100
40～550
QRQF-150
150
45～1600
QYQF-200
200
50～2100
QYQF-250
250
90～3200
工作压力范围：0～0.6MPa；
压力损失：QYQF-40～100＜100Pa：QYQF-150～250＜200Pa；
外密封性：≥1MPa无泄漏；
内密封性：满足在0.4～0.6MPa下＜2升/h；
阀的耐久性：控制阀开、关动作2000次后仍能工作正常；
环境温度：-10℃～45℃，相对温度≤95％（正常工作环境条件）；
大气压力：80～110KPa（空气中无腐蚀性气体、空气清洁的环境中）；
控制阀电源端允许输入的*高开路电压为7.2VDC,*大短路电流小于180MA（与其供电电
源须经本安系统防爆检验合格允许）；
正常工作电压：6～7.2VDC；　 正常工作电流：＜80MA；　 *大工作电流：＜200MA；
十一、运动特性：90°往复式运动；
十二、开、关阀单向行程时间：
QYQF-40＜28S、　QYQF-50＜28S、　 QYQF-80＜32S、　 QYQF-100＜32S
QYQF-150＜56S、 QYQF-200＜56S、　QYQF-250＜68S；
十三、控制阀为本案防爆部件，其防爆标志为:ExiaIIBT4；
十四、适配表型：LWQ系列涡轮、罗茨流量计
十五、阀体承受管道压力：≤2MPa。
概述
LEEYB型机电一体化燃气控制阀（以下简称“控制阀”）是一种新型的工业用大口径管道燃气控制阀，它采用低电压、高转速的直流微电机驱动，通过一套减速机构使之作90°往返式运动来实现阀的开启和关断，具备与智能IC卡预付费燃气表要求兼容或相应的特点，作为独立的部件装配与IC卡预付费智能燃气表上可实现系统燃气计量、收费控制等管理工作的现代化。
本产品作为一个本安部件，符合GB3836.1-2000《防爆性气体环境用电气设备通用要求》、符合GB3836.4《防爆型环境用防爆电气设备本质安全型电路和电气设备“i”》规定，经国家防爆电气产品质量监督检测中心检验合格，取得部件防爆合格证。
2.基本参数
见机电一体化工业燃气阀技术指标：
3.结构组成与工作原理
本产品的*大特点是在供给微电机6～7.2VDC弱电的情况下，通过机械变速产生较大的扭矩力来传动阀杆达到开关阀的目的。彻底解决了目前较多使用的弱电电磁阀开关阀误动作、大压力下开关阀没动作、密封性能差等问题。
机电一体化燃气控制阀主要由阀体、电动减速机、连动机构组成。整机为一体直通形状。驱动开关阀的减速机构与微电机装置形成一个密封整体、安装密封在阀体外上部，使电源和气源完全隔绝，彻底解决了电源和气源混为一体的安全隐患。阀门的工作状态，用于开关阀的连动装置传动阀杆、密封盖与密封圈作90°往复式运动，开关阀单向行程时间在30S内完成。本产品是目前市场上*为理想的一种工业管道用燃气控制阀。
4.使用方法
4.1使用前的基本测试
用6～7.2VDC的电源连接控制阀正负极两根引出线，打开电源开关，电压可从6～7.2VDC作无级变压调节，观擦控制阀开关运行情况
4.2安装
将控制阀法兰与流量计法兰对接好后，用M16螺丝旋紧。控制电路安装在阀体上的方盒内，引线从内部链接。
4.3接线
本控制阀有正负极两根引出线，用户将控制阀限位安装且固定牢后，将两根引出线分别接入电路控制盒内正负两极端子上，且埋好引线即可。
4.4阀门控制
控制阀作为一个重要的执行部件，根据IC卡智能燃气表的通用设计要求当智能燃气表工作在气量用完后，阀门将自动关闭；重新购气插卡输入时，阀门自动开启；取出电池时阀门自动关闭，装好电池后插入购气卡阀门将自动打开。
如果阀门意外关闭（由于智能控制部分的电路原因），只有插入购气卡阀门才能开启。
控制阀的电源提供及信息指令均由智能控制部分提供。
5.注意事项
5.1经检验合格出厂的产品，不允许随意拆卸、改动而影响防爆性能的元器件或零部件，以免影响防爆安全；
5.2本产品作为一个本安部件，当与其他产品配套构成系统时，须对系统进行整体防爆检验（并须取得系统防爆合格证）；
5.3安装使用应遵循《中华人民共和国爆炸危险场所电气安全规程（试行）》规定进行安装。
6.运输、贮存
6.1控制阀按规定装入运输箱后，可用无强烈震动的交通工具运输，运输途中不应受雨、雾、霜的直接影响，按包装标志要求叠放并向上放置且不受挤压、撞击等损伤；
6.2储存控制阀的仓库应干燥、通风好、且空气中不应含有腐蚀性有害气体；
a)温度：-5℃～40℃；
b)相对湿度不高于75％；
c)叠层高度不超过3层;
d)储存时间不超过6个月，超过6个月应重新进行性能检查。
7.其它
本产品在按技术要求条件安装、使用下出现故障。用户不得自己随意拆开，可直接与生产厂家或当地维修处联系，在不属于用户人为故障的情况下，生产厂在壹年内负责维修。
