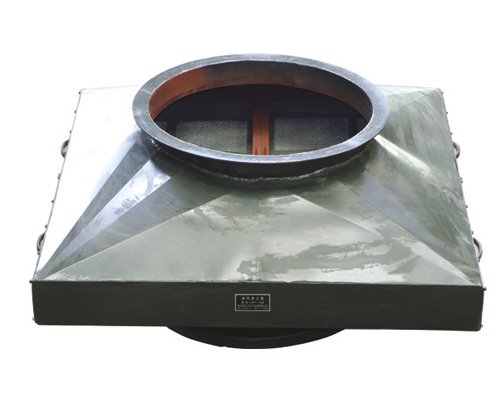

LWP-X LWP-D型油网除尘器

价格：电询 产地：郑州 品牌：金士盾 型号：管式 规格：LWP-X/D 河南金士盾人防工程安装有限公司 在线咨询

详情介绍更新时间：2020/10/28 9:05:20

一、油网除尘器-人防油网除尘器用途
是清洁型、滤毒式通风管路上的一种必用的粗滤器。战时能过滤粗颗粒的爆炸残余物，平时能过滤空气中较大颗粒的灰尘。本滤尘器适用于净化含尘浓度平均低于0.5（毫米/立方米）的含尘空气。

二、油网除尘器-人防油网除尘器主要技术参数　
型 号 滤尘效率（％）
风量（立方米/小时）
600 800 1000 1200 1400 1600 2000 耗量油（克/块）
阻力（毫米/水柱）
LWP-—D 93～98 初 1.3 2 2.8 3.7 4.8 6 10 200～325
终 2.5 3.8 5.5 7.5 9.75 12.5 15
LWP—X 93～98 初 0.9 1.5 2.1 2.75 3.6 4.5 6 125～200
终 2 3 4.25 5.7 7.25 8.8 10
注：经加固后抗冲击波作用压力=0.5Kg /平方厘米

三、油网除尘器-人防油网除尘器结构
油网滤尘器由单位的有同规格之波纹状网格组成，有D型、X型二种，其结构特征如下表：
　
型 号 网格层数（层） 波纹（M/M） 网格规格（M/M） 外型尺寸（mm）
高 间距 前一半 后一半 长 宽 高
LWP—D 18 5.5 11 1.3 0.64 520 520 120
0.29 0.23
LWP—X 12 4 11 1.36 0.65 520 520 70
0.23 0.19
四、LWP型油网滤尘器产品结构图
编号 名称 型号及规格 单位 数量
1 变径管 δ=2 钢板 只 2
2 法兰 L25×4 个 4
3 密封垫 δ=3 橡胶板 个 2
4 螺栓 M6×20 只 20
5 螺母 M6 只 20
6 垫圈 6 只 40
7 法兰 510×1064 L30×4 个 4
8 螺栓 M8×25 只 64
9 垫圈 8 只 128
10 密封垫 δ=5 橡胶板 个 2
11 螺母 M8 只 64
12 外壳 δ=3 510×1064钢板 个 1
13 短管 δ=3 1064×130（80）钢板 个 1
14 法兰 L25×4 1064×130（80） 个 1
15 密封垫 δ=3 橡胶板 个 1
16 封板 δ=3 1064×180（130）钢板 块 1
17 滤尘器 LWP-D（X） 个 2/3
18 导轨 L20×3 L480 根 8/16
19 中间分隔板 δ=3 钢板 块 1/2
20 托架 C8 L550 根 1
注：括号中尺寸为LWP-X型油网除尘器

五、规格尺寸表
型号 A B C D E
二片式 1063 510 550 1063 320
四片式 1063 1020 1060 1063 830

六、安装使用说明
1、油网滤尘器安装要求平整，管子间、管子与法兰间均采用连续焊缝焊接，要求不漏风。
2、油网滤尘器安装中心离墙位置，可根据设计进行改变，但要相应改变托架的长度。
3、当设备中心线离墙大于500mm时，支架宜采用托支架形式。
4、油漆要求：涂红丹防锈底漆两道，外壁复涂灰色调和漆两道。
5、油网滤网器应根据要求进行加固。
6、墙上由土建预埋160×160×10钢板一块。
