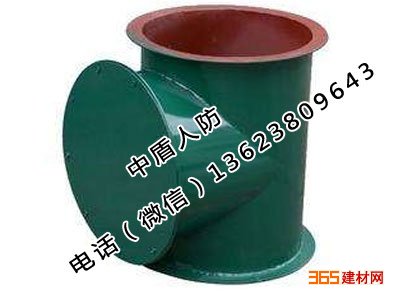

人防通风换气堵头

价格：电询 河南金士盾人防工程安装有限公司 在线咨询

详情介绍更新时间：2017/7/24 10:00:26

一、一般设置在滤毒室的与过滤吸收器串联的通风管道上，作为平时与战时通风交换使用的设备，接管法兰尺寸应与所连接的管道尺寸和密闭阀门的口径相匹配，短头封板必须使用胶垫。主体壁厚应为3毫米钢板，与连接厚度为8㎜法兰的接口处用胶垫密封。是人防工程中用途广泛的人防设备，河南金士盾人防设备有限公司专业生产优质换气堵头等人防设备，欢迎各地经销商咨询换气堵头价格。

二、结构与尺寸图
编号 名称 材料规格 单位 数量
1 六角螺栓 M8×25 个 6
2 六角螺母 M8 个 6
3 垫圈 8 个 12
4 堵头封板 A3（D+55）橡胶板 个 1
5 橡胶垫圈 橡胶板 A3（D+55）δ=3 个 1
6 堵头法兰 A3 δ=3 个 1
7 堵头接管 A3 D×3 个 1
8 橡胶垫圈 橡胶板 δ=3 个 2
9 接管法兰 A3 δ=8 个 2
10 接管 A3 δ=8 个 1

三、安装使用说明
1、表中重量系指净重，在加工下料时，应该考虑下料余量。
2、接管法兰必须相互平行或垂直。
3、连接处焊缝应严密，不得渗漏。
4、接管法兰所有尺寸应与所接的管路或者手动密闭阀的法兰尺寸相一致。
5、全部构件刷红丹防锈底漆两道，外表复调和漆两道。
