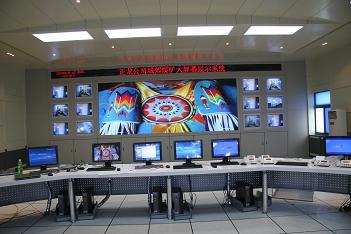

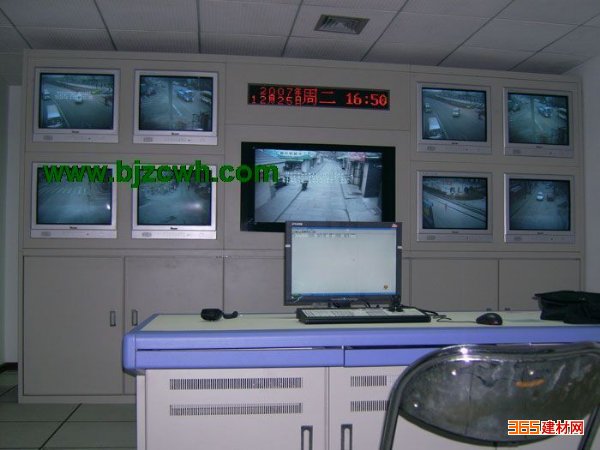

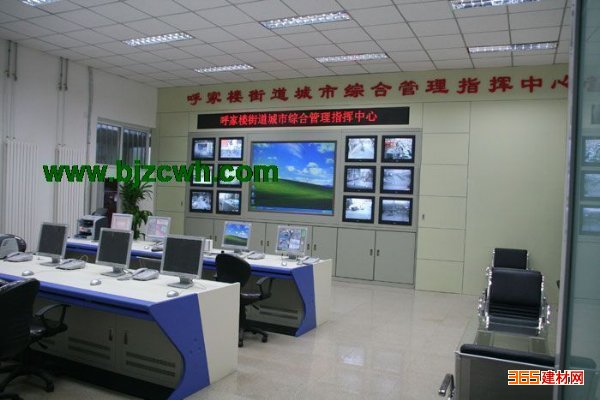

定制电视墙
定制电视墙
定制电视墙
1.1. 立杆基础
A.用途:固定摄像杆;
B.基础结构、尺寸:如图所示;
C.基础型号:由所需固定的摄像杆型号确定;
D.制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础;
E.制作要求:
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;
2、基础与窨井之间应有穿线管,且放置铁丝;
3、基础钢板上钢筋按M20 标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
F. 材料:4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管;

1.2. 窨井制作
A.用途:方便线缆敷设及系统检测维修;
B.基础结构、尺寸:如图所示。图中仅标明井深、井高和井宽,其它尺寸由施工方根据现场情况决定;
C.制作位置:在《设备平面布置图》标注窨井位置处制作;
D.制作要求:
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;
2、窨井密封性能和防水性能良好。
E.材料:砖石、水泥、钢板;

1.3. 线缆管敷设
A.用途:敷设线缆,防止线缆损伤;
B.管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径;
C.制作要求:
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;
2、线缆管密封好,防水性能良好;
3、线缆管离地面应不小于0.7 米;
4、线缆管管口应无毛刺和尖锐棱角;
5、线缆管内放置穿线铁丝。
D.材料:
1、暗管敷设使用钢管;
2、明管敷设使用PVC管。

1.4. 接地体安装
A.用途:防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正常工作;
B.接地体结构、尺寸:如《接地体结构示意图》所示;
C.安装位置:按《设备平面布置图》标注接地体位置安装。
D.安装要求:
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;
2、接地体的焊接应采用搭焊,搭焊长度为圆钢直径的6 倍;
3、接地体安装点下方应无任何管道、线缆经过;
4、接地体安装深度如《接地体安装示意图》所示;
5、接地体安装完成后,应使用接地摇表测量接地电阻大小,要求接地电阻小于 4Ω。注意雨后不应立即测量电阻。
D.材料:2.5 英吋钢管和30*5 扁钢。

2. 杆件制作与安装
2.1. 杆件制作与安装
A.用途:安装摄像机云台;
B.摄像杆结构、尺寸:见《摄像杆图》;
C.制作要求:见《摄像杆图》文字说明;
E.安装方式:通过基础螺杆与摄像杆基础连接固定,如《摄像杆安装场景示意图》
F.安装工具:活动扳手;
G.安装要求:
1、安装牢固;
2、摄像杆中心线应与水平面垂直;
3、摄像杆上成180o角两腰形孔的中心连线应与道路走向平行;
4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。

2.2. 摄像机云台制作与安装
A.用途:安装摄像机防雨罩;
B.结构:见《摄像头云台图》;
C.尺寸:见《摄像头云台图》;
D.制作要求:见《摄像头云台图》图中文字说明;
E.安装方式:通过抱箍将云台部件1 固定于摄像杆上,如《摄像机云台安装示意图》;
F.安装工具:活动扳手、扶梯或登高车;
G.安装要求:
1、安装牢固;
2、对摄像机云台部件1,走线孔应正对摄像杆腰形孔;

土建施工及安装立杆的要求
1、投标方应实地测量技术数据,以便估算工程量。
2、线缆埋地的沟槽尺寸:人行道为0.2×0.6 米(宽×深),车行道为0.2×0.8 米(宽×深)。沟底先铺C20 砼垫层,线缆敷设后,用细砂回填、夯实,再根据实际情况复原路面。
3、敷设的线缆除埋在花坛的或有特别说明的用PVC 管保护,其他部分要用镀锌钢管进行保护;裸露在外的线缆(架空的除外)全部采用镀锌钢管加以保护
