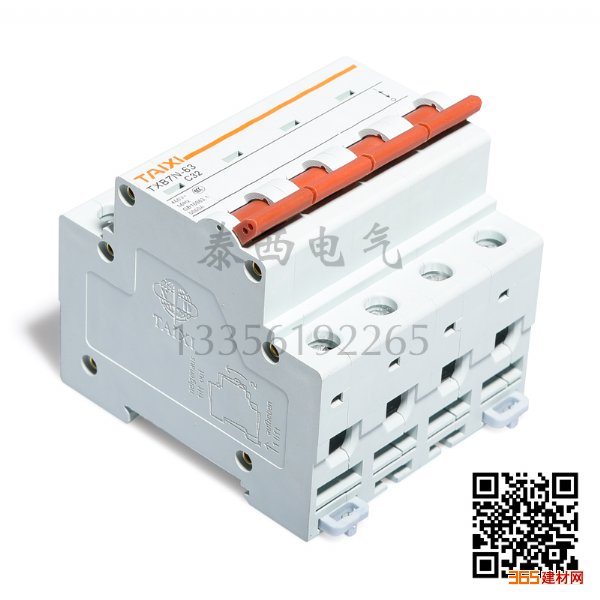

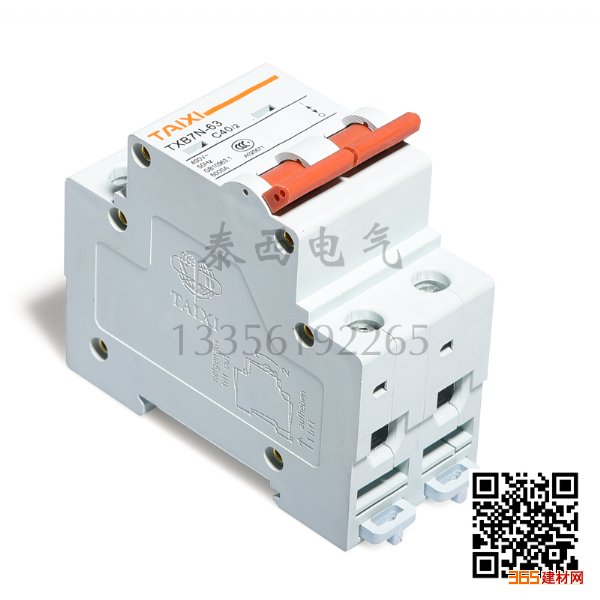

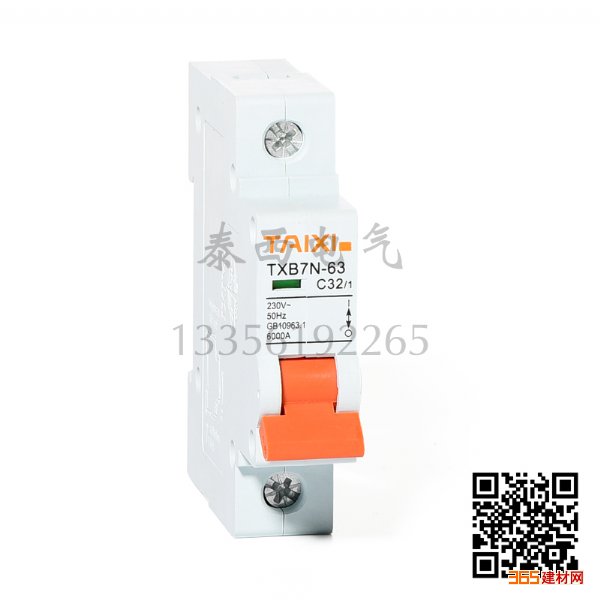

TXB7N-63高分断小型断路器(6KA)长期有货

价格：5元/只 产地：浙江温州 品牌：泰西 型号：TXB7N-63 规格：1p~4p 上海泰西电气有限公司 在线咨询

详情介绍更新时间：2017/4/13 9:39:58

一、适用范围
经过泰西电气长时间的摸索，结合现在电网及电力设备的要求，研发制造的新型断路开关（低压空气开关），断路器具有结构先进、引弧快、燃弧短、性能可靠、分断能力高、外形小巧等特点，壳体和三部件采用耐冲击、 高阻燃材料构成。适用于交流50Hz或60Hz，额定电压在230V/400V以下，额定电流为63A以下电力线路设施的场 所。主要用于设备的过载、短路保护、也可在正常情况下，作为线路不频繁的转换之用，也可作为断开线路进行线路 及设备维修的隔离开关使用。
该断路器适用于工业、商业、高层和民用住宅等各种场所。
符合标准：IE60898-1和GB10963.1标准；泰西电气该产品获得中国强制CCC认证。

二、型号及其含义

产品型号 极数 脱扣类型 额定电流
TXB7N-63 1P C 63

1P
2P
3P
4P B：B型
C：C型
D：D型 1：1A 10：10A 32：32
2：2A 16：16A 40：40A
3：3A 20：20A 50：50A
6：6A 25：25A 63：63A
三、正常工作条件和安装条件

周围空气温度上限不超过+40℃；下限不超过-5℃，且平均温度不超过+35℃。
安装地点海拔一般不超过2000米。
大气相对湿度在周围空气温度为+40℃时不超过50％；在较低温度下可允许较高的相对湿度，例如在正二十摄氏度时，相对湿度可达到百分之九十。 应该注意，由于温度变化，可能偶尔产生适度的凝露，此时应采取适当的措施（例如排水孔）。
断路器垂直安装，与垂直面的倾斜度不超过5％。
无显著摇动和冲击震动的地方。
若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选0.7~0.8，对于金属防护外壳可采用高值，对全塑防护外壳，则可采用低值！

四、结构特征

断路器内的零部件由塑料外壳定位。外壳采用阻燃型、耐电弧高强度新型塑料制成，耐冲 击强度和阻燃性能良好。触头系统采用电动斥力结构，限流效果显著，大大提高了断路器的分段能力。脱扣器采用螺 管式电磁脱扣，整定电流准确稳定。多极产品由单极拼装而成。

适用于未受过专业训练的人员使用，无需进行维修。过电流脱扣器的保护特性出厂前已经 整定，用户使用中不可能调整，以免影响性能。

可内置各种附件，如分励脱扣器、过欠压保护装置、可改装直流断路器等。 采用导线接线方式，*大可接25mm²圆铜导线。采用TH35-7.5型标准钢安装导轨进行安装。

五、结构说明
主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位 置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或 严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元 件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构 动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线 圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

六、主要参数及技术性能

TXB7N-63新型小型断路器（新型C45断路器开关）主要规格：

按额定电流ln分：1A、2A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按极数分（POLE）：1P.单极； 2P.二极； 3P.三极； 4P.四极。
按断路器瞬时脱扣器的形式分：a.B型（3ln~6ln）；b.C型（5ln~10ln）； c.D型（10ln~20ln）。
机械电气寿命：a.电气寿命：不低于4000次； b.机械寿命：不低于10000次。
额定短路能力

额定电流 极数 额定电压（V） 额定短路电流（A）
1~63A 1P 230/400 6000
1~63A 2P、3P、4p 400 6000
过电流保护特性环境温度30℃~35℃下

序号 脱扣类型 额定电流In 试验电流A 约定时间 预期结果 起始状态
1 C、D 所有值 1.13In t≤1h 不脱扣 冷态
2 C、D 所有值 1.45In t＜1h 脱扣 紧接着前项
试验后进行
3 C、D ≤32 2.55In s＜t＜60s 脱扣 冷态
＞32 1s＜t＜120s
4 C 所有值 5In t≤0.1s 不脱扣 冷态
10In
5 C 所有值 10In t≤0.1s 脱扣 冷态
脱扣类型 额定电流（A） 额定短路分断能力A COSΦ
C、D 6≤In≤63 6000 0.75~0.80
机械电气寿命 ：断路器在规定的额定电压下 ，接通和分断额定电流 ，功率因数为0.85~0.9，以每小时操作循环120次 (＞32A)或240次(≤32A)的频率试验，其机械电气寿命为4000次。

七、脱扣特征曲线



八、外形及安装尺寸
