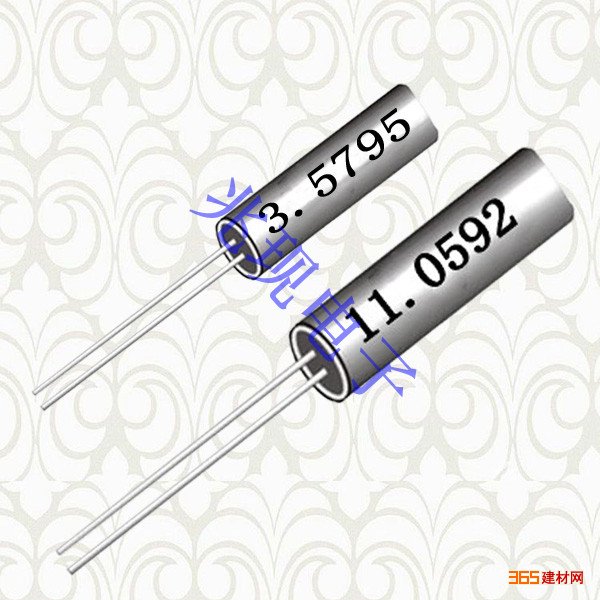

晶振,石英晶振,温补晶振,石英晶体谐振器

价格：0.8元/个 品牌：爱普生 深圳壹兆电子有限公司 在线咨询

详情介绍更新时间：2017/4/11 11:26:11

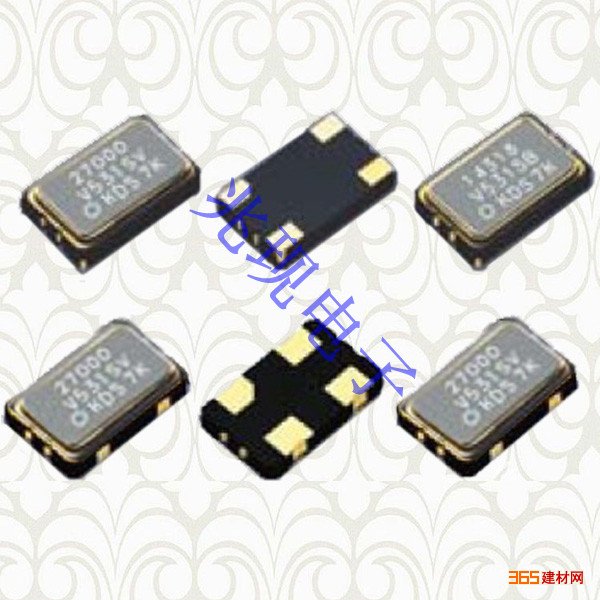

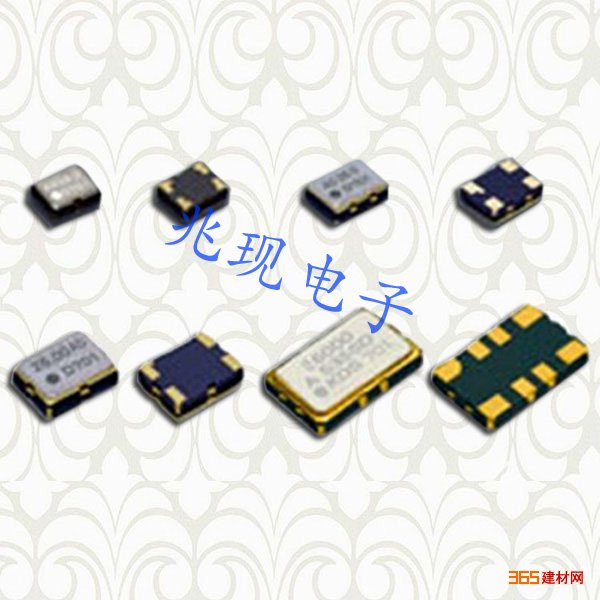

外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.公司以精益求精的要求来满足广大客户的需求.

兆现电子所有生产的晶振产品都必须经过30几道工序才能完成出厂,以下9大项是成品检测的国际标准。

人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了。我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了。

产品检测性能,以下是各项测试指标与特性：
1：晶振产品自由跌落从75cm高度自由跌落到30mm后硬木版上,跌落三次满足电器性能规定
2：产品震动频率10~55Hz.振幅0.75mm,X`Y`Z方向各震动30分钟 满足电器性能规定
3：引出端强度拉力:固定震荡器主体,沿引脚轴向施加0.9Kg拉力,保持30±5秒.弯曲:引脚端头悬挂450g的重物,弯曲90°,时间2~3秒,以相同速度返回原位置,再反向操作一次.引脚无拨出或断裂现象
4：密封性将石英晶体谐振器浸在酒精中,加压3Kg/cm2,时间五分钟,测量引脚与基座间绝缘电阻>500Mῼ(DC100V)
5：可焊性从引脚末端至底部2~2.5mm放入235℃±5℃的焊槽内,时间2±0.5秒.沾锡面>90％,频率变化≤±10ppm。
6：耐焊接热从引脚末端至底部2~2.5mm处放入350℃±10℃的焊槽内,时间3.5±0.5秒外观无异常,满足电器性能规定。
7：温度循环将谐振器放置在高低温箱中,将温度设置在-10℃,温度到达后保持30分钟,再将温箱升温到+60℃,保持30分钟,这是一个循环,再将温箱降温到-10℃,开始下一个循环,如此循环三次外观无损伤,满足电器性能规定
8：恒定湿热在40±3℃,RH90％±2％,放置48小时,取出后恢复2小时 外观无异常,满足电器性能规定
9：石英晶振在经过高温老化85℃±2℃老化240小时,取出后常温下恢复2小时外观无异常,满足电器性能规定

以上产品我公司型号产品齐全.频点齐全.可偏频点可接受订货.
