板式给料机在移动破碎站的应用

板式给料机在移动破碎站的应用
价格:386000元/台
产地:江苏
品牌:联源
型号:GBL1200*10000
规格:GBL1200*10000
南通联源机电科技股份有限公司
在线咨询
详情介绍更新时间:2022/2/2 8:00:31
移动破碎站由板式给料机破碎机、筛分系统和皮带输送机构成一体,并配以行走机构,是一个移动的生产线。一套完善的移动破碎站需要在设计时整线流畅,产量匹配,以较低的投资来较大限度的满足生产需求。
一、移动破碎站系统组成
1、给料系统:
移动破碎站给料系统的功能是向各段破碎机和筛分机送入原料。减缓给料过程对破碎机的工作装置造成的冲击,可以达到均匀给料、改善破碎机的工作条件等作用。根据不同的破碎筛分工艺流程,给料方式也有所区别。初级破碎机一般都采用板式给料机,目的是将矿石原料按破碎机的处理速度送入破碎腔内。产量很大时,可用重型板式给料机,这种给料机给料粒度也较大;原矿粒度较小时,可用中型板式给料机。在中细碎破碎机和筛分生产线,为保证给料的均匀性,配置轻型板式给料机。
2、破碎系统:
破碎机设备系统是整套设备的核心。它的工作时将矿石原料破碎成碎小粒径的成品料,保证破碎后的物料为颗粒状、降低片状物料的含量,同时粒级分布要均匀,所以对于破碎机有破碎机能力、效率、破碎后的物料质量等具体要求。
一条移动破碎筛分生产线可有多台破碎机组成。破碎机械的品种很多,性能各异。
3、筛分系统:
是为了满足骨料粒度分选要求而设置的,为了确保破碎后再生骨料的质量,对一次破碎后粒度不能满足要求的筛选粒度较大的混凝土块,输送回破碎机进行再次破碎,因此筛分系统可以对已经破碎的建筑垃圾按粒度分选。
轮胎式移动机构底盘高,转弯半径小,便于在普通公路上行驶,可快速进驻工地。节省时间,设备灵活性高,采用车载式发电机组,可为设备提供持续动力。履带式移动机构重心低,移动平稳,接地比压低,通过性好,对山地、湿地有很好的适应性,一般采用全液压驱动系统。履带式移动机构的动力装置,驱动力大,作业期间还可以自行调整设备的摆放位置,不需要额外的牵引设备。
二、板式给料机在移动破碎生产线的应用举例
加工物料:建筑垃圾
生产能力:200方/小时
设备配置:板式给料机,移动式破碎机(移动鄂破、移动反击破、移动振动筛)。
项目介绍:
该项目用于破碎建筑垃圾,成品砂石用于制砖、路基材料等,分离的钢材被重新回收利用。经预处理后进料尺寸400mm,成 品:0-5mm机制砂,5-50mm碎石。
该项目头道破碎采用PE750×1060颚式破碎机,进料尺寸控制在600mm内,台时产量为75-130方,该破碎机选用GBL1200×10000中型板式给料机给料,安装角度18°,通过板式给料机给料,能给破碎机均匀喂料,提高了破碎机产量。

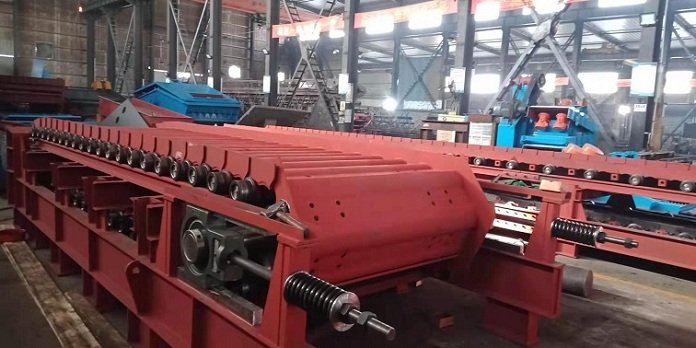

GBL1200×10000板式给料机技术参数如下:
型号规格:1200*10000
槽板宽:1200mm ,中心距:12160mm
输送物料粒度:小于600mm   输送物料:建筑垃圾
物料容重:1.6t/立方     输沙量:200t/h
输送角度:18度        输送速度:0.12m/s
合金结构钢链节距:250mm   减速机:P2KA10-320
减速比:320         电动机:YVF2-180L-4
功率:22KW          设备质量:21T
GBL1200*10000中型板式给料机供货范围如下:
序号  设备及部件名称      数量或规格
1    中型板式喂料机      GBL1200*10000
1.1   减速器(含驱动底座)    P2KA10-320
1.1.1  电机           YVF2-180L-4(1台)
1.2   机架(含头部罩壳,导料板)   1套
1.3   主轴装置            1套
1.4   尾轴装置            1套
1.5   合金结构钢链条         1套
1.6   低速联轴器           1套
1.7   槽板              1套
1.8   滚轮              1套
1.9   配件随机          1套(滚轮4只,槽板2块)
1.10  安装地脚螺栓        1套
1.11  随机技术资料        1套
