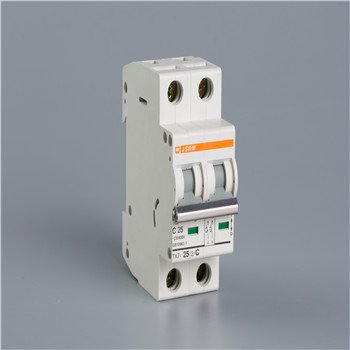

人民小型直流光伏断路器TX7-63Z/2P

价格：5.00元/个 产地：中国 品牌：江苏人民 型号：TX7-63Z/2P 乐清大唐新能源有限公司 在线咨询

详情介绍更新时间：2017/3/10 9:22:59

用于直流电压至500V，额定电流至63A线路起过载和短路保护之用，也可以作为线路的不频繁操作转换之用。
小型直流断路器适用于通讯、光伏系统等直流系统应用场合。

符合：
GB 14048.2、IEC 60947-2标准
欧盟RoHS环保要求，获得CCC、CB认证

主要用于直流额定电压DC500V及以下，电流以至63A的直流电气线路及设备的过载和短路保护之用。小型直流断路器也可以用于太阳能发电系统，工作电压*高可达DC500V，可迅速分断直流配电系统的故障电流，保护太阳能发电系统中的重要器件-光伏模块免受直流侧反向电流和逆变器故障导致的交流侧反馈电流的危害，保证太阳能光伏发电系统的可靠运行。

规格参数
　 小型直流断路器 TX7-63Z/2P 1A DC500V
　 小型直流断路器 TX7-63Z/2P 2A DC500V
　 小型直流断路器 TX7-63Z/2P 3A DC500V
　 小型直流断路器 TX7-63Z/2P 4A DC500V
　 小型直流断路器 TX7-63Z/2P 6A DC500V
　 小型直流断路器 TX7-63Z/2P 10A DC500V
　 小型直流断路器 TX7-63Z/2P 16A DC500V
　 小型直流断路器 TX7-63Z/2P 20A DC500V
　 小型直流断路器 TX7-63Z/2P 25A DC500V
　 小型直流断路器 TX7-63Z/2P 32A DC500V
　 小型直流断路器 TX7-63Z/2P 40A DC500V
　 小型直流断路器 TX7-63Z/2P 50A DC500V
　 小型直流断路器 TX7-63Z/2P 63A DC500V

工作环境及安装条件
环境温度：-35℃～+70℃
空气相对湿度≤95％
污染等级：2级

主要参数及技术性能
1． 按额定电流In:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
2．　壳体按极数分：1P/DC250V、2P/DC500V、3P/DC750V、4P/DC1000V
3．　额定短路能力：6000A
4．　机械电气寿命
机械寿命不低于20000次
电气寿命不低于8000次

接线图说明：
1．　电源正极，电源负极。
2．　L+负载正极，L-负载负极。
3．　严禁电源正负极反接。
4．　额定电压：1P：DC250V；2P：DC500V；3P：DC750V；4P：DC1000V

特点
1．　分断能力优良；
2．　导线和汇流排双重接线功能；
3．　快速闭合，寿命长；
4．　安装、拆卸便捷；
5．　触头通断指示，安全性更高；
6．　绿色环保节能；


订货须知
产品型号和名称，TX7-63Z/2P小型直流断路器；
瞬时脱扣型式和额定电流，如C20；
额定电压，如DC500V；
订货数量，如500台；
订货举例：TX7-63Z/2P 20A DC500V 500台
