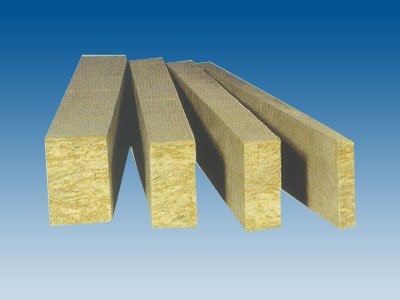

吸音玻璃棉板

价格：电询 河北万高化工建材有限公司 在线咨询

详情介绍更新时间：2017/3/1 11:13:16

对声音中高频有较好的吸声性能。影响离心玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能*重要的因素。流阻太小，说明材料稀疏，空气振动容易穿过，吸声性能下降；流阻太大，说明材料密实，空气振动难于传入，吸声性能亦下降。对于离心玻璃棉来讲，吸声性能存在*佳流阻。 　　在实际工程中，测定空气流阻比较困难，但可以通过厚度和容重粗略估计和控制。 　　

1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。 　　
2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于*佳流阻，吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。当厚度不变，容重增大时，离心玻璃棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到*大值，50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到很大影响，当容重超过300kg/m3时，吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的离心玻璃棉。 　　离心玻璃棉的吸声性能还与安装条件有着密切的关系。当玻璃棉板背后有空气层时，与相同厚度无空气层的玻璃棉板吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底面上会有较大提高，吸声系数将随空气层的厚度增加而增加，但增加到一定值后效果就不明显了。

河北万高化工建材有限公司
主营业务：岩棉管、玻璃棉管、硅酸铝管、聚氨酯瓦壳、聚乙烯
联 系 人 ：王慧
联系方式：0316-3266663 15369623153 → 联系我时请告知是在建材采购网看到的
