连栋温室外遮阳拉幕系统

价格：电询 产地：郑州 品牌：奥农苑 型号：ANY075 郑州奥农苑农业科技有限公司 在线咨询

详情介绍更新时间：2017/1/17 17:41:36

是利用具有一定遮光率的材料将多余的光照进行遮挡，或者利用保温材料使温室内部形成局部的封闭空间，起到调节光照、降温或保温的作用。该外遮阳系统采用A型齿轮齿条传动，其优点是传动平稳可靠、传动精度高。具体方案设计如下：
一、系统原理
A型齿轮齿条外遮阳系统主要由减速电机、驱动轴、齿轮齿条总成、支撑滚轮、推拉杆、幕布驱动边、幕布等部件组成。其传动原理是驱动轴与减速电机、齿轮相连，当减速电机输出轴转动时，驱动轴带动齿轮转动。齿轮的转动带动了齿条的行走，推拉杆由支撑滚轮支撑并与齿条相连，当减速电机往复转动时，可带动推拉杆实现往复运动。当遮阳幕一端固定在梁柱处，另一端固定在与推拉杆相连的驱动边型材上时，就可实现遮阳幕的展开、收拢动作。
二、系统基本描述
1）系统组成
连栋温室外遮阳拉幕系统（A型驱动）详解
⒈减速电机；⒉联轴器；⒊A型齿轮座；⒋齿条；⒌焊合接头；⒍拉幕齿条-推杆接头；6a.弹性圆柱销；6b.螺栓；⒎A型齿轮座垫片；7a.螺栓；⒏镀锌驱动轴；⒐推杆；⒑推杆-导杆连接卡；⒒支撑滚轮；11a.六角头自钻自攻钉；11b.螺栓；⒓驱动边铝型材；⒔卡簧；⒕外遮阳幕。
2）电机技术性能：
行程：4m。
运行速度：1.19m/min。
单程运行时间：3.12min。
电源380V，三相，50Hz。
电机功率：0.55kw。
电机输出转速：9R/min。
电机输出功率：400NM。
3）传动机构：
采用齿条传动机构（A型齿轮），通过减速电机与之联结的传动轴输出动力。驱动轴采用φ42×3.0钢管，中部与电机相连，其余部分齿条均布相连，间距3.2m；传动杆（φ32×2.0热镀锌圆管）和推幕杆采用扣件连接，横向布置，拉动幕面开合。
4）技术参数：
外遮阳高度：约5.50m
传动类型：A型齿轮齿条传动，沿开间方向传动。
外遮阳网：外遮阳幕布一般采用国产优质的圆丝遮阳网，遮阳率75％，该遮阳网结合国内用户的实际需求而设计的一款更经济实用的产品，所有原材料均从国外进口，冬天，幕布还能减少温室向外的热量辐射，能防止暴雨、冰雹、落物对温室建筑及植物的侵害，能将温室霜害限制在低限度。该遮阳保温幕布它能在使用许多年之后仍保持清洁、有效。材料内添加的紫外线稳定剂对温室内常用的化学物质都有抵抗作用，实际使用寿命在5年以上，厂家提供5年的质量保证。
幕线：托、压幕线均为黑色ф2.2mm聚酯线，抗拉强度195kgf，托幕线间距为0.5m，压幕线间距为1.0米。托、压幕线采用黑色聚脂幕线，具有优异的防紫外线抗老化性能。

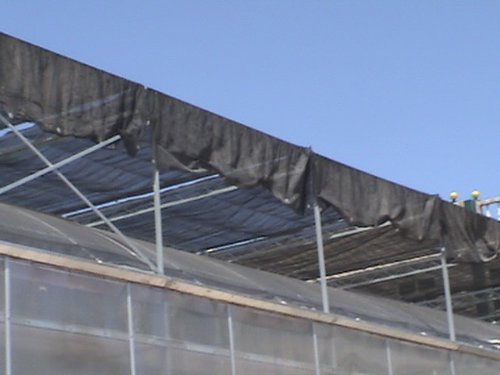

温室大棚外遮阳拉幕系统安装
外遮阳系统主要由以下组成：外遮阳骨架、电动减速机、外遮阳幕布、托幕线、压幕线、传动轴、拉幕齿轮齿条、齿条推拉杆、支撑滚轮、驱动边铝合金型材、定位卡簧、配重板以及相应连接附件等
方法/步骤首先把钢筋立柱固定在场地上面，焊接好各个骨架的链接，搭建骨架结构；
2其次在骨架的顶部，高出屋脊0.5米安装外遮阳幕，用螺丝或者绳索方式紧紧系牢，遮荫材料采用透气型遮荫幕；
3再次安装驱动系统，驱动采用齿轮齿条驱动系统，固定在转动系统上面。根据外遮阳系统大小，确定安装特殊导轨的位置；
4将事先装配好的驱动电机固定在传动轴中，将驱动电机传动轴整体固定在端座中。
注意事项
驱动系统控制箱应有防水措施，过流保护功能
外遮阳幕布表面无破损，划伤、污损
