无锡称重仪表F701

价格：电询 产地：日本 型号：尤尼帕斯F701 无锡科汇自动化控制设备科技有限公司 在线咨询

详情介绍更新时间：2015/5/12 12:01:50

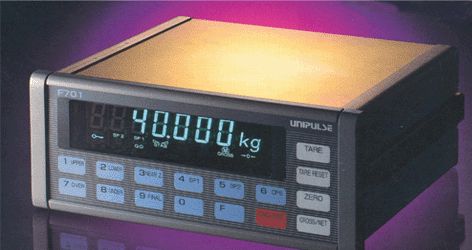

Unipulse F701 系列重量数码控制器

是一种采用全数码前置校准控制板。高速A/D转换和高速的数字处理能力（100次/秒），响应时间短．具有自检(Self-Check)和监视(Watch-dog Timer)功能的CPU、ROM和间隔电路以保证自动称量系统的可靠性。利用数码技术，经过三次给料控制、顺序称量和排料控制，不断变更落差的误差自动修正以达到称量的更高的精确度。对去皮和给料设定值的输入采用*键。通过功能键禁止的设定，可以禁止功能键的使用。2个零点，增幅调整范围，根据传感器的输出，选择2阶段的增益。
F701中采用标准的SI/F双线式串行接口。能与Unipulse的打印机和外部设备相连。打印机可以打出每个项目的日或月报表，外部设备可以显示毛重、净重、皮重和累加值。可任选BCD码输出接口，RS-232C通信接口，D/A转换器和外部设定器。
传感电压DV10V土5%
传感电流 120mA(可并联4个350欧姆的传感器)。
传感器电线 标准的4线或6线。
零点调整范围 HI增益时0~1.5mV/V LO增益时0~3.0mV/V
通过选择约0.5mV/V或1mV/V可以调零（背面开关）
增幅调整范围 HI增益0~1.5mV/V LO增益时0~3.0mV/V
根据传感器的输出，选择2阶段增益
模拟输入信号
灵敏度 0.3u V/读数
精度 零漂移：0.2u V/C RTI以内（与输入比较）.
增量漂移：10ppm/C以内
非线性 0.1%FS以内
噪音 0.1u V/C RTI以内
转换频率 100次/秒（10ms）
分辨率 16位
显示器*小分辨率 1/10000（贸易标准） 1/30000（*高）
二次校准 只需接一只电阻到传感器的桥式电路上就可以校准
显示器部分
显示管 高亮度荧光数码管
数字显示 7位， 字高12.5mm
重量显示 5位 只显示负符号
小数点 0，0.0，0.00，0.000，0.0000任选
显示频率 3，6，13，25次/秒任选（A/D转换100次/秒）
*大称重值 5位（*大99999）
*小增量值 1~100任选
超量程显示 A/D转换输出溢出 ‘Load’ 净重超量程（5位）‘OFLI’
*大称重值+9刻度 ‘OFL2’ 毛重超重值（5位）‘OFL3’
设定部分
设定方法 用键盘操作设定（发音薄膜键盘） 在装有选择RS-232C时，可从主计算机设定

设定值的存储 初始设定值—NOV RAM（不挥发性RAM）
其他设定值—C-MOS，由锂电池供电（根据使用条件，*多可保存数据7年以上有效）
设定值的保护（锁定） 通过使用未经授权不能访问的方法防止初始设定值和校准值丢失
外部输入输出信号
输入信号（8） 接点（继电器、开关）或无接点（晶体管、开放连接器、输出TTL等）和COM端子短路时输入信号为ON
（投入/排除，去皮ON，去皮OFF，D/Z，G/N，保持或判定，开始，停止）
输出信号（12） 晶体管的开放连接器（发射极=OM端子）
晶体管ON时输出信号为ON
（近零，大给料，中给料，小给料，净重或结束，过重，不足，上限，下限，稳定，异常或鼓障，运行）
接口部分
二线式串行接口（SIF） 为了连接Unipulse打印机和外部设备。
传送方式：同步
传送速度：600bps
外部设定器用接口（SPI） 这是为了使用数字开关输入设定值的接口。
设定值：定量 5位
CPS（落差） 4位
大给料（设定值1） 上位4位
中给料（设定值2） 5位
过量 3位
不足 3位
BCD码并行数据输出接口（BCO）
将重量传送到打印机，外部显示器及各种外部数据处理设备的并联接口。使用光藕合器将输入输出信号与内部电路绝缘。
输出信号：重量数据（5位），信号，超出，脉冲，打印指令
输出逻辑：正/负任选
输出电路：开放连接器
输入信号：转换逻辑，保持，输出数据选择
输入电路：接点或开放连接电路进行驱动
RS-232C通信接口 （232）
根据主计算机的指令读、写或更改重量数据，各种状态以及设定值。
信号水平： 依据RS-232C
传送距离： 约15m
传送方式： 同步
传送速度： 1200、2400、4800、9600bps任选
字组成： 起始位 1位
字长 7或8位任选
停止 1或2位任选
奇偶位 无、奇数或偶数任选
代码 ASCII
D/A转换器（DAC）
将计量值转换成电压，电流的模拟信号后输出，并可以设定零输出设定值和满称设定值。
电流输出：4~20Ma（负载电阻350Ω以内）
