BTTZ矿物绝缘电缆终端,中间连接器,接线端子
-
本公司专业生产BTTZ、BTTQ、YTTW、BTTW、BTLY矿物绝缘电缆、矿物绝缘电缆终端、连接器、接线端子、分支箱、分支器等多种产品,专利保护,违者必究。
产品订购及咨询电话:唐13918298449
优点:
由于矿物绝缘电缆生长度受电缆原材料(铜护套有铜管的长度)长度的限制,划放线过程中受不同电气回路电缆配备的影响,使得电缆敷设安装过程中,需采用中间连接器将二根相同规格电缆联在一起,以保证满足线路长度的需要。该联接器的二端均由内螺纹无缝管、铜压接管和绝缘热缩收缩套管等配件所组成!

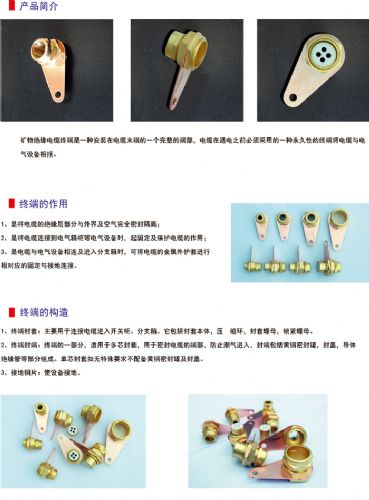

矿物电缆终端头:
电缆在通电使用前,需采用一种**性的终端头将电缆与电气设备相接。终端有二种作用:一是使用电缆绝缘材料(氧气镁)与外界隔离起密封用途,二是将电缆连接到开关柜划是用电设备上起固定作用。因而终端头由二部构成:
密封部分:一般由黄罐(或热收缩管)、罐盖、密封材料和导体的绝缘套管所组成!
压盖部分:一般由压盖本体、压缩环和压缩母所成
矿物质电缆接线端子(鼻子)
电缆在安装过程中用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜快、端子本体构成!
矿物电缆接线端子(鼻子)有二种:
一、 压装型接线端子适应于35mm2以上电缆的连接:
二、 压装型接线端子适应于4-25mm2以上电缆的连接:
矿物绝缘电缆分支箱(盒)
分支箱(盒)主要适用于多芯小截面电缆控线路中实施‘放射’状布线。其不但可以将相同规格的电缆进行连接,而且不同规格,不同类型的电缆可以通过分支盒进行转接。解决了矿物绝缘电缆在任何地方,任何场所的分支问题,同时也解决了一般耐火塑料电缆分支处的阻燃耐火特殊。
矿物质绝缘电缆安装施工方法:
1. 将电缆按所需长度先用管子割刀在上面割一道痕线(铜护套线不能割断),再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转,以一步步地夹住户套铜皮的边并以小角度进行转动割离,直至割痕处!
2. 用清洁的干布彻底清除外露导线上的氧化镁绝缘料,然后将束头套在电缆上,并将黄铜封杯垂直拧在电缆护套铜皮上,开始时应用手束拧,并用束头在封杯上滑动来检查杯的垂直度。确真垂直后再用管丝钳夹住封杯的滚花座继续进行安装,直至虎护皮一端低于封杯内局部螺纹处!
3. 从约距电缆趟开端600mm处用喷灯火焰加热电缆,并将火焰不断地移向电缆敞开端,以便将水分排除干净,切记只可向电缆敞开端移动火焰,否则将会把水分驱向电缆内部!
4. 用欧姆表分测量一下芯与芯、芯与护套之间的绝缘电阻,若测量结果达到要求,测可以在封口杯内注入封口膏。注意封口膏应从一侧逐渐加入,不能太快,以便将空气排尽。等封口膏加满,在压上杯盖,接着用热缩套管把线芯套上,*后用欧姆表再测量一下绝缘电阻,如果绝缘偏低,则重新再做一次!
安装敷设注意事项:
在电缆敷设工程中电缆头的制作是其中重要的环节,由于矿物质BTTZ电缆相比普通电缆有其明显的特殊性,在敷设完毕后摇测绝缘电阻出现阻值过低的情况中有80%是由电缆头制作过程中出现的质量缺陷造成的,所以其电缆头制作过程中的质量控制就显得更加重要。
矿物质电缆的电缆头有两种:电缆终端头和电缆中间接头,这两种接头的组成元件电缆生产厂家都可成套提供在电缆接头制作前还应注意一下几个方面:
1、电缆绝缘电阻摇测值应符合规范要求,否则应进行除湿操作;剥除铜护套时应小心,避免损伤线芯;
2、剥除氧化镁粉末后应使用干净的棉纱将线芯上的剩余粉末清理干净,严禁用嘴吹,以免使电缆受潮;
3、电缆接头制作必须使用质量合格的硅胶、封口膏和*施工工具;制作时应先从配电室电缆集中的地方做起,依次向负荷终端施工。
一、中间接头的制作与质量控制
矿物质BTTZ电缆中间连接器包括1支黄铜管,2个黄铜束头及2个黄铜封杯。质量控制主要注意点:导线制作时,要彻底清除粉末杂物,以免影响密封效果。使用封口膏或硅胶时不得有污染杂物混入,在拧封口杯时扣丝要准确,用力要均匀,切不可蛮干。在多芯电缆中间头制作中应特别注意:在接头之前应仔细核对各线芯对应的相位以避免相位连接出错,在接头中不同相的线芯连接部位应错开,填充绝缘密封物时应保证密实,以保证各相之间绝缘 - 四川泽成信达电气科技有限公司
主营业务:矿物绝缘电缆终端、柔性防火电缆终端、中间连接器、接线端子、电缆固定铜卡子、分支箱、分支器、冷热缩电缆附件
联 系 人 :唐经理
联系方式:028-88221822 13918298449 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2019/3/29 8:33:07
