路基路面回弹弯沉值测定仪

价格：电询 品牌：中建 沧州中建精密仪器有限公司 在线咨询

详情介绍更新时间：2016/9/21 10:20:36

一、适用于测定静止加载时或非常慢的速度加载时路面弹性弯沉值，并能良好的反映出路面的总体强度。
路面弯沉值是指在车轮载荷作用下，路面所产生的垂直变形，它是反映路面强度的一项指标，路面结构愈厚，路面材料或路基的强度越高则弯沉值越小，反之则弯沉值越大，因此路面设计、施工、养护、加固等工作中制定一条既经济又合理的方案。路面弯沉值是必不可少的手段，近年来为公路部门广泛应用。路面弯沉仪是采用杠杆原理制成的，用来测定汽车后轴双轮之间的路面弯沉值。路面在负荷作用下形成局部下沉(即垂直变形)，路面反映的形状是以负荷点为中心盆形，称之为弯沉盆。当负荷移开后弹性使路面恢复到原状，弯沉盆消失，负荷前后的差值即称为弯沉值。总弯沉和弹性弯沉不相等即负荷移开后，路面弯沉盆并不完全消失，路面还会存在微量的残余变形，路面弯沉值与车速、温度等因素有密切关系。
本仪器具有结构简单，使用方便，灵敏度高，结构紧固轻便等特点。不受天气、风力、日照等客观条件等影响。

二、路面弯沉仪结构：

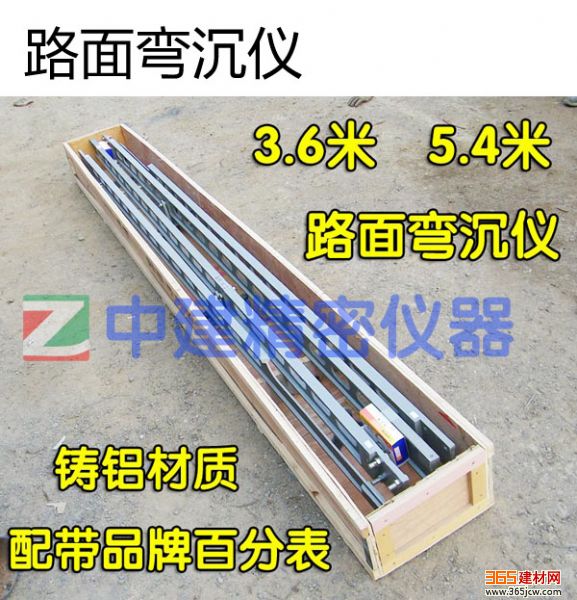

本仪器由前杠杆，后杠杆、底座，百分表、支架等主要部分组成。
使用前杠杆、后杠杆用四只M12螺栓连接，不用时将螺栓卸下，前后杠杆分开装入箱内。后杠杆与支架座相连，杠杆与底座之间采用向心球轴承连接，克服了以住采用散弹子轴承结构不稳定、灵活性差等缺点，并加有防尘盖，防止了灰尘和雨水的浸入，加有足够的润滑油脂，底座上装有调平螺丝和水平装置，调整方便。百分表支架上有一表夹，可根据测量时的高度进行调整，每台仪器上配0--10毫米一级精度百分表一只。

三、路面弯沉仪主要技术参数：
1、总长：3600毫米　5400毫米　7200毫米
2、杠杆比2：1
3、支点至前测点长：2400毫米　3600毫米　4800毫米
4、刚度：以轴孔中心为支点，在距支点全长的三分之一处加载200克，其挠度不大于0.05毫米。
5、表精度为0.01毫米 量程为1厘米
6、此设备材质为铸铝

四、路面弯沉仪测定方法：
1、测定准备：
A、将仪器杠杆前后连接成一体，按要求检查好。
B、载重汽车一辆，后桥单轴需按规定标定，用以路面加载，气胎压力也按规定调好。
C、热敏电阻点温计一支~精度1℃，用以测定路面温度(因弯沉值随温度变化)。
D、指挥交通用的红旗三面，小铁棒三根700~300毫米，直径20毫米，每次测定除驾驶员外一般需用工作人员三名，一人指挥汽车，一人记录数据，另一人搬运弯沉仪。

2、测定步骤：
A、将仪器擦净。
B、测定选好后，将测定的汽车后轴双轮间隙中心距测点不超过10厘米处。
C、将百分表装在百分表之架上，然后弯沉仪移至路面上，使其测端恰好在双轮胎间隙的中心处(垂直于车轴中心点)，并调水平，用表夹及百分表支架的调平螺丝将百分表读数调至5毫米左右，使指针指零，表的触头抵住测点
螺钉中心，并记录其读数B1.
D、汽车向前开动，使其后轮在影响半径以外，一般距测定5米左右，此时百分表走动，待百分表读数稳定后(每分钟变得小于0.01mm)，记录读数C1。
E、用热敏点温计测出并记录下路面的温度t。
F、将测定结果，记录于下式中。
G、根据记录下的读数，计算路面弹性弯沉值。
　　　　 Rt=(B1﹣C1)×2
　　　　 式中：Rt—路基温度时，路面弹性弯沉值，单位：mm。
　　　　 B1—有载荷时百分表读数，　 单位：mm
　　　　 C1—移去载荷时百分表读数　 单位：mm

五、售后服务
非人为因素，我公司对售出的任何仪器实行一年内保修，三个月内有质量问题包换，终身维修，并且负责送货上门，安装调试或电话指导用户使用。
