XQ消防气压给水设备

价格：电询 浙江扬子江泵业有限公司 在线咨询

详情介绍更新时间：2022/11/12 16:33:00

根据现场布局和需要,设备的三大部分(稳压装置、消防泵、电控系统)可分为整体式和分开式结构。
　　消防稳压装置 该装置由稳压泵和气压罐两大部分组成。
　　1.a. 稳压泵：当稳压装置与消防主泵为整体式安装结构时，其额定压力一般高于消防泵额定压力；当稳压装置与消防主泵为分开式安装结构时(即稳压装置安装在屋顶)，其额定压力一般为0.2~0.3MPa。流量范围为：消火栓系统3~5L/s，喷淋系统为0.7~1.7L/s，如稳压用水源为高位水箱提供10分钟消防用水所需稳压泵时，可另行设计选择。
　　b. 当消防泵功率小于15kW且压力参数也适当时，可不要稳压泵,由消防泵兼作稳压泵用。
　　c. 稳压气压罐有补气式、隔膜式二种形式。
　　2. 消防泵　　消防泵一般为一用一备或两用一备
　　3.电控柜
　　a. 一般情况下，消防泵、稳压泵由一个电控柜控制，但稳压装置与消防泵分离高位安装时则稳压装置自配电控柜。
　　b. 电控柜可实现远程控制：远程控制可由消防中心输入直流24V开泵、停泵或由消防按钮及其它开关控制。
　　c.　起动方式：电动机功率小于15kW直接起动，大于15kW为Y/△、自耦或软起动。
　　d. 设计时为单电源线路，但有要求时可设计双电源互投线路。
　　e. 用户有要求时，电控柜可设计自动巡检功能。
　　产品特征：
　　1．采用补气式气压罐时，实现自动补气补水,保证气压罐内随时保持额定工作压力和额定水位。
　　2．采用隔膜式气压罐时，一次充气长期使用。
　　3．系统具有设定消防定期巡检试机功能，以防长期不用，造成叶轮与泵壳生锈卡死。
　　4．可代替消防控制中心接受和处理各种消防信号，还可以发出各种运行故障及报警信号。
　　5．设计灵活、布局合理、且占地面积少、节省投资。
　　工作条件：
　　1．安装基础：混凝土平台或能保证正常工作要求的平整地面。
　　2．电源：三相五线，380V±10％，50Hz±5％。
　　3．环境：室内使用，相对湿度20％～90％，气温0℃～40℃（水不允许冻结），无腐蚀性和易燃易爆气体，油雾尘埃及机械振动较小的场合。
　　4．海拔高度：1000m以下。
　　设备系统结构说明
　　根据现场布局和需要,设备的三大部分(稳压装置、消防泵、电控系统)可分为整体式和分开式结构。

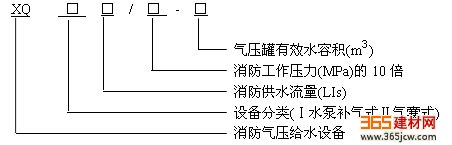

型号意义

 在多层和高层民用建筑的消防给水系统设计中,经常会遇到需要设置消防气压给水设备的情况。在具体设计实践中,笔者发现设计者往往存在对消防规范的条款理解不够,或选用消防气压给水设备不当的问题。现提出来与同行们讨论与交流。

1. 　多层和高层民用建筑何处需要使用消防气压给水设备

　　根据《建筑设计防火规范》( GBJ 16 - 87) 1997 年版和《高层民用建筑设计防火规范》( GB50045 - 95)1997 年版的有关条款,室内消防给水系统在下列情况下需要设置气压给水设备。

　　(a) 多层或高层建筑室内设有临时高压消防给水系统,并且多层建筑的*高部位和高层建筑的屋顶都设有高位消防水箱,但是多层建筑高位消防水箱的设置高度不能满足*不利点消火栓的水压要求,而高层建筑高位消防水箱的设置高度不满足以下要求:建筑高度不超过100m 时,*不利点消火栓静水压力不低于0.07MPa ;建筑高度超过100m 时,*不利点消火栓静水压力不低于0.15MPa 时,消防给水系统需要设置由稳压泵或气压罐组成的增压设备。当消防给水系统只有消火栓时,气压罐的调节水容积为300L ;当消防给水系统的自动喷水灭火系统单独设置时,气压罐的调节水容积为150L ;当消防给水系统同时有消火栓和自动喷水灭火系统时,气压罐的调节水容积为450L 。稳压泵的出水量,对于消火栓系统为5L/ s ,对于自动喷水灭火系统为1L/ s。此时的系统见图1 ,稳压泵需有备用。
