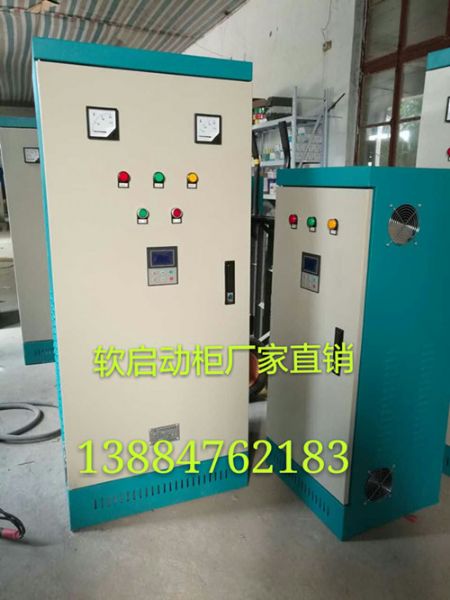

软启动柜价格软启动器型号

价格：电询 产地：山东 品牌：金浩 型号：JHR 规格：22-800KW 泰安正上电气起动柜有限公司 在线咨询

详情介绍更新时间：2016/7/21 16:01:21

本系列产品摆脱外置旁路接线带来的许多成本，是软起动应用向经济性、实用性、便利性的新突破，是软起动应用走向普及的典范。

 JHR列产品适用于三相交流异步电机（鼠笼式电机）的起动控制和保护，产品规格有30kW~800 kW，可满足三相380V电动机的频繁起动，适应海拔高度达到2200米的地区。



 选用JHR系列软启动柜的优点

 三相交流异步电机以其结实耐用、简单的结构形式和免维护的优点，应用广泛。但是三相交流异步电机具

 1、　三相交流异步电机的转矩和电流特性

 有很高的直接起动电流，一般为电机额定电流的6-8倍。同时电机起动转矩和堵转转矩通常在额定转矩2-4倍之间，对于机器设备而言，这就意味按额定转矩选择电机的机器设备在起动时要忍受很高的机械负荷。由此可知电机直接起动过程有三个缺点：

 a、机器设备的机械系统所承受的负荷较大；

 b、设备磨损和维护所产生的费用较高；　　　　　　　　　　　　　　　　

 c、供电网络的设计规格必须适应起动过程中的这种较高的负荷。



 JHR系列软启动柜-【工作原理】

 JHR在线式电机软启动柜利用主控板控制单相两个反并联接法的晶闸管（一个正半周,一个负半周），借助相位控制，在可选的启动时间范围内。将电机电压的有效值从可调启动电压升高到电机的额定电压。

 这个过程从导通运行到停止都是在晶闸管或模块系统中运行。启动过程中无电弧、无火花，运行起来非常安静、平稳。



 JHR系列软启动柜-【性能及特点】

 1、具有过载、过压、欠压、过流、短路、对地、过热、进出线缺相等多项保护功能。

 2、不用旁路接触器，启动时不产生火花、电弧，不用消耗接触器触电容量，起动柜使用寿命大大延长，维护成本大大下降。

 3、工作过程中无触点、无电弧、无明火、可适应烟、尘等恶劣环境。

 4、起动时间、起动电压、起动电流的调节只需要在电位器上用“起子”旋转调节即可，操作简明直观

 5、体积小、重量只有自藕减压起动箱的三分之一左右

 6、启动频率：12次/小时



 JHR系列软启动柜-【组成构件】

 JHR软启动柜主要构件：①刀开（45kW为CM1空开，22-37kW为DZ47小型断路器）

 　　　　　　　　　　　②晶闸管或模块系统

 　　　　　　　　　　　③主控板

 　　　　　　　　　　　④BK变压器、进口军用可控硅

 　　　　　　　　　　　⑤西门子热继电器

 　　　　　　　　　　　⑥电流表、电压表

 　　　　　　　　　　　⑦指示灯、按钮

 　　　　　　　　　　　⑧阻容吸收器

 　　　　　　　　　　　⑨散热器、风扇等

 JHR系列软启动柜-【12种保护功能】

 1.　 过流保护

 2.　 过载保护

 3.　 过温报警

 4.　 超温保护

 5.　 过热保护

 6.　 欠压保护

 7.　 过压保护

 8.　 电机过载短路保护

 9.　 输出短路保护

 10.　输入、输出缺相保护

 11.　通讯故障保护

 12.　输出接地保护



 JHR系列软启动柜-【应用举例】

 泵、风扇和鼓风机、挤压机、离心机、搅拌机、输送机、球磨机、推进器、舱底污水泵、粉碎机、粉碎机、制砖机、除尘机、轧钢机、压缩机等。



 JHR系列软启动柜-【外形及安装尺寸】

  具体详情，欢迎致电咨询。咨询电话：0538-6301185/13884762183

 JHR系列软启动柜-【原理图】

 具体详情，欢迎致电咨询。咨询电话：0538-6301185/13884762183





 【友情提示】：关于电机软起动柜的分类以及不要交流的软起动柜的价格、品牌、型号、图片等资料，请联系我们获取，周经理
