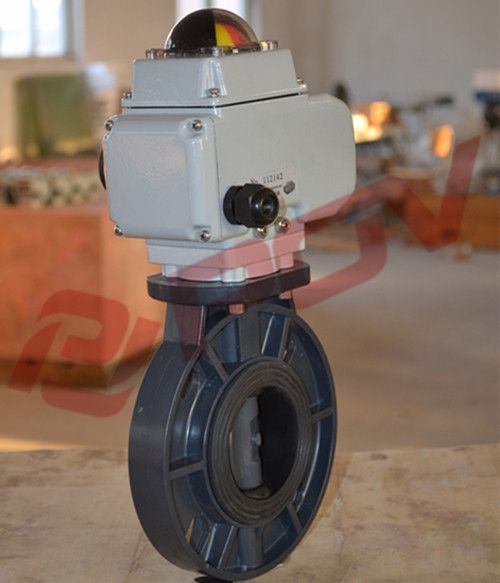

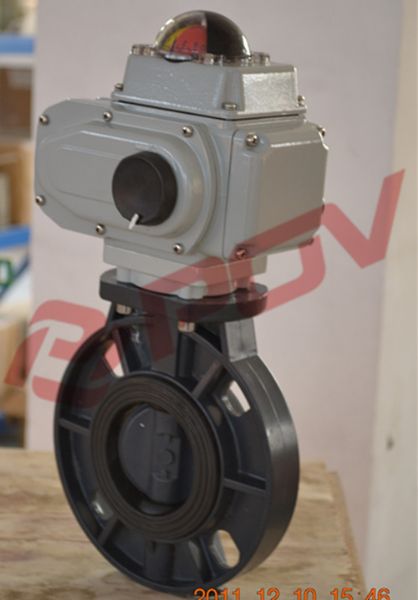

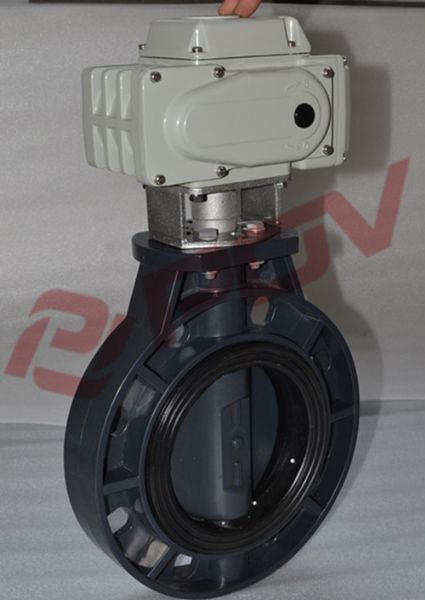

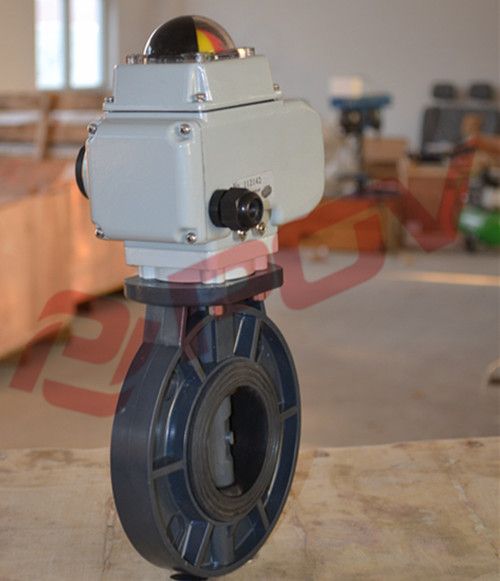

UPVC电动蝶阀

UPVC电动蝶阀
价格:2000元/件
产地:上海
品牌:普雷沃
型号:GB641F-16C
规格:DN50-DN600
普雷沃阀业(上海)有限公司
在线咨询
详情介绍更新时间:2016/7/19 16:20:41
一、根据不同的介质有多种材料可选,耐腐蚀性强,适用于口径比较大的管路。连接是由两端的法兰对夹而成,方便拆卸维修。工作原理也是通过气动执行器90度的旋转来带动阀板的旋转以达到介质的流通与阻断。


二、主要技术参数

阀 体
公称通径:DN50-DN600
阀体材质:UPVC、CPVC、PPH、PP、PVDF
连接方式:对夹式
压力等级:PN1.0MPa、PN1.6MPa
结构形式:中线结构

阀内组件
阀座密封:EPDM:-30℃~80℃
阀板材质:UPVC、CPVC、PPH、PVDF
阀杆材质:不锈钢410
适用介质:水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

设计制造标准
设计制造:GB12238
连接标准:JB/T79-94、GB9113.1-26
结构长度:GB12221
压力试验:GB/T13927

电动执行器
开关型:反馈信号:无源触点信号\4-20mA\电阻信号
调节型:输入信号4-20mA\0-10V\1-5V;反馈信号:4-20mA\0-10V\1-5V
电压:  AC220V\380V\110V\24V、DC12V\24V等;特殊电压可定制
防爆等级:可选防爆型EXdIIBT4)


三、UPVC电动蝶阀执行器特点
电动执行器是回转型阀门电动装置,设计独特、体积轻巧、轻便宜人,免加油、免点检,防水防锈可任意角度安装。
体积仅相当于同类产品的35%左右,重量仅相当于同类产品的30%左右。
轴承和电气元件等关键零部件采用进口名牌产品,支架、联轴器螺钉均采用不锈钢且执行器外壳为铝合金压铸可减少电磁干扰。
蜗轮输出轴一体化,避免了键联结的间隙,传动精度高。
通过AC1500V耐压检测,F级绝缘电机;双重限位、过热保护、过载保护装置。
采用单相电源、外接线路简单,也做380V及DC24V
智能控制模块高度集成于电动装置本体中,无须外接定位器等


四、与阀门的连接
1、手动转动阀门,确定无异常情况,并将阀门转到全闭位置。将支架用螺钉轻轻固定在阀门上
2、将电动装置转到全闭位置
3、将电动装置的输出轴插入到联轴器中
4、电动装置用螺钉轻轻固定在支架上。
5、手动全行程转动电动装置,确认无偏心,卡死等异常情况
6、拧紧支架上的各个螺钉


五、公司简介
  普雷沃阀业(上海)有限公司经过多年现场应用经验,研发设计的产品满足当今流体处理工业的严格要求,通过创造*优质的产品价值、提供个性化服务以及按时交货的原则,我们赢得了非常好的信誉。我们的成功建立在完整的,全系列的控制阀门上。主要产品:气动调节阀电动调节阀自力式调节阀、气动角座阀、气动隔膜阀电磁阀
普雷沃阀业(上海)有限公司
主营业务:气动调节阀电动调节阀自力式调节阀、气动角座阀、气动隔膜阀电磁阀
联 系 人 :何媛
联系方式:021-68112100 18321548598 联系我时请告知是在建材采购网看到的
