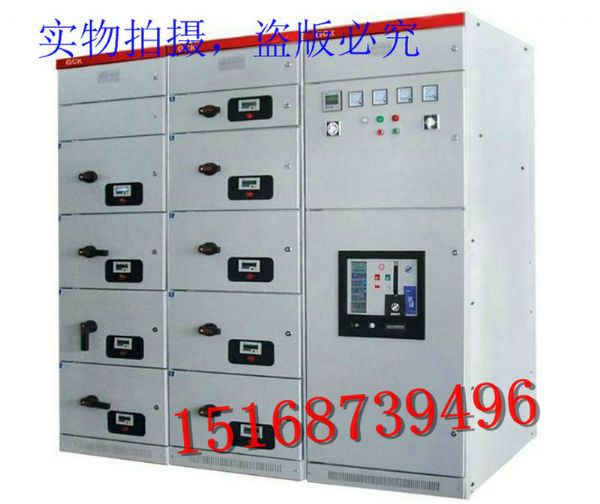

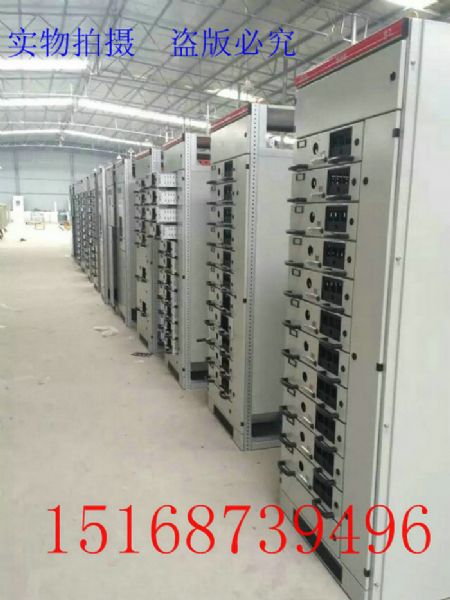

GCS壳体 GCK壳体厂家 抽屉柜壳体厂家

价格：5000元/台 产地：浙江温州 品牌：清畅电力 型号：GCS/GCK/GGD/MNS 规格：图纸定做 清畅电力设备有限公司 在线咨询

详情介绍更新时间：2016/7/7 8:46:49

一、适用于交流50(60)Hz，额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。符合GB7251.1、GB/T23359、JB/T9961等相关标准。
二、结构说明
柜体为组合装配式结构，骨架采用KB型材或KS型材组装而成。水平母线放置柜顶，顶盖可开启，柜体装有后门，采用后出线方式，安装、维修更便捷。柜体防护等级IP3X-4X，抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG型操作机构。一次插件采用新型的无活门方式，可靠性更高。单元回路额定电流600A以下，其中½单元抽屉电流可达到100A。
三、结构特点
1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高。
2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、柜抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
